【電気】3相3線(3Φ3線)のデルタ結線で1番下の線が断線すると

線電流は、、

E
-←分数
2R
-←分数
3

になるそうですが、

なぜ合成抵抗が

2R
-←分数
3

になるのか分からりません

3分のの3はどこから出てくるのでしょう？

合成抵抗は、

2R×R
-←分数
2R+R

じゃないんですか？

2R×2
-←分数
3R

2R×2は幾らになるのでしょう？

2R？
2R^2？
4R？

4R
-←分数
3R

になって答えの

2R
-←分数
3

がかすりもしません。

どういうことでしょう？

No.2 ベストアンサー 回答者： 富士山兄 回答日時： 2017/03/17 21:27

計算式の回答です。

貼り付けた計算式を参考にして下さい。

この回答へのお礼

みなさん回答ありがとうございます

お礼日時：2017/03/17 21:52

No.1 回答者： 富士山兄 回答日時： 2017/03/17 21:23

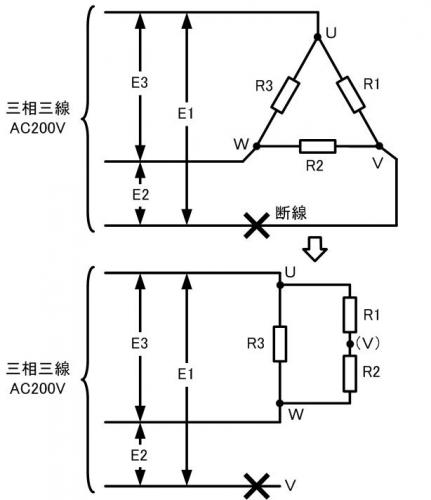

３相時の接続図と１相断線時の接続図を書いて計算式を考えますと

理解できると思います。
接続図から合成抵抗値の計算式を検討します。
接続図と計算式を貼り付けますので参考にしてください。
なお、計算式は次回の回答に貼り付けます。
