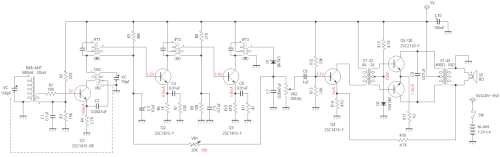

この6石スーパーAMラジオの回路図で、後段3石の電圧と電力増幅段をトランジスタ等価回路で書き直すことはできるのでしょうか・・・?

できるのであれば実際に等価回路で書き直した図を教えて頂ければ助かります....


図が小さいかもしれませんので、元にあったサイトを記載します。
https://xn--p8jqu4215bemxd.com/archives/4579#6
の6石スーパーラジオ(中2低3増幅タイプ)の回路図です。

「トランジスタ等価回路」の質問画像

A 回答 (2件)

等価回路は、計算できるようにかくものですよね。

でもこの回路ならトランジスタの特性グラフの上に重ねてロードラインを書ければ設計出来ますからあえて等価回路は書かないのでは無いでしょうか。
    • good
    • 0
この回答へのお礼

問題文は6石スーパーAMラジオの回路図書け。そのあとに、後段3石の電圧と電力増幅段をトランジスタ等価回路を使って書き直せ。というものでして....

まず6石スーパーAMラジオの回路図が分からないといけないので、トランジスタ等価回路できるできないにかかわらずにネットから無造作に引っ張ってきまして・・・

トランジスタ等価回路ができる回路があるんですか・・?(6石スーパーラジオで

お礼日時:2020/07/27 20:06

No.1 さんのコメントのように、この手の回路なら等価回路は1段だけのトランジスタ周りの挙動を知る目的で使うでしょう。


たとえば、左から二段目は中間周波数増幅器ですが、その挙動を見るのに入力や負荷のIFトランスは別のモデルにするでしょう。
でも、その時の回路はトランジスタの基本増幅回路そのものなので、あえて等価回路にする設計法は取りません。
ロードラインを引けばわかるとはそういうことです。
    • good
    • 0
