電圧についてのご質問なのです。
添付や写真のように、左のLEDを光らせたいのですがDC12Vです、右の画像は古いマンションなのですが呼び鈴になってまして、呼び鈴の音が鳴る親機?の方のカバーを取った中身の画像なのです。
この親機の真ん中の端子部分には1.5Vの電池✖️4の6V電圧が常にかかってます。
呼び鈴を鳴らした時に左のLEDを光らせたいのですが12ボルトDCのLEDを光らせるにはどうしたらいいか皆さんご教授ください!

「電圧についてのご質問なのです。 添付や写」の質問画像
gooドクター

A 回答 (5件)

チャイムにある端子台は、ボタンの接続に使われていると思います。

従って、何もしていない時に 6V が現れていて、ボタンを押すと 0V になるはずです。

これを使っても、何も駆動できません。LED を点灯させるためには、動作を反転しなくてはなりませんが、この端子の電圧は使えませんので、外部に DC12V の AC アダプタが必要になります。

ボタンの端子台から、下記のようなフォトモスリレーの入力に電流制限抵抗を介して接続します。ボタンを押していない時には、フォトモスリレーは常に ON 状態になりますが、フォトモスリレー自体が反転タイプを使用しているため、出力は OFF 状態となります。

ボタンを押すと、フォトモスリレーの入力が OFF になり、出力が ON になって LED が点灯します。LED の流れる電流が大きい場合は、電力を扱えるトランスでトライブ能力を上げる必要があるかも知れません。

フォトリレー TLP4227G b 接点タイプ
https://akizukidenshi.com/catalog/g/gI-07104/

データシート
https://akizukidenshi.com/download/ds/toshiba/TL … ← PDF です。

出力電流が最大 150mA なので、LED の電流が大きいとトランジスタによる電流ブーストが必要になると思います。その場合は PNP タイプのトランジスタを使って下さい。

このような電子工作が得意でない場合は、残念ながら簡単にできる方法はないと思います。チャイムと同時にランプで知らせるくれるものを探した方が早いかも知れません。

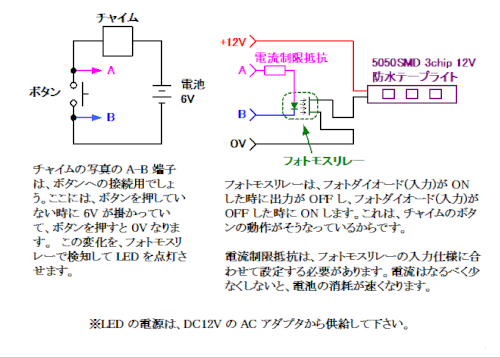

下記に簡単な模式図を描きました。参考にして下さい。
「電圧についてのご質問なのです。 添付や写」の回答画像5
    • good
    • 0
この回答へのお礼

非常に丁寧でわかりやすい配線図や具体案などもご返答いただき非常にありがたいです、このパターンを参考になんとか光らせてみたいと思います!!電子回路などはそれほど得意では無いですががんばりたいと思います!本当にありがとうございました!

お礼日時:2021/08/20 10:58

6V直結だと、ボヤーっと点灯するでしょう。


5050SMDは、1つに見えるパッケージの中に3つのチップが入っています。
この3つのチップを並列にするか直列にするかは、基板の配線で変えられます。
基板上の抵抗が1パッケージに1つなので、3チップは直列にしていると
思われます。

Vfが1.8V~2.4Vなので、6Vでもさほど明るくは無いが
点灯できると思われます。
    • good
    • 0

モノによっては6Vでも点灯するよ。


普通のLEDは3V前後。5050は3素子だけど、並列みたいだから1チップ3Vでいいんだと思う。3つしかついていないから9Vちょっとに調整されてると思う。つまり、12Vでなくとも構わない。抵抗値を減らすとかでだけでも点灯の可能性はある。
    • good
    • 0

12VのACアダプタと、リレーを使うのが楽かな。


ただ光っている時間は短いと思うから、別途用意したスイッチなどで止めるまで光り続けるとかもオルタネートのリレーを使えば可能と思うけど、二回押したらライトが消えたりとか、いろいろ挙動を確認しながらやっていかないと、うまくできないかも。
    • good
    • 0

DC/DCコンバータを挟む

    • good
    • 0
