教えてください。
問題は

電線1条の抵抗とリアクタンスが03+j0.4[Ω/km)で,こう長3(km
の三相3線式配電線がある.未端の負荷を1000(kW),遅れ力率0.8としたと
き,次の(a)および(b)に答えよ.
(a)受電端線間電圧をV〔V),線電流を1 〔A),電線1条の抵抗とリアクタン
スをR+jX〔Ω]),力率をcosθとしたとき,送電端線間電圧Vs(V)は,ど
のように表されるか、正しい式を次の中から選べ.
(1)V~Vr+I(Rcosθ+Xsinθ)
(2)V~VR+I(Rsinθ+Xcosθ)
(3)Vs~Vr+2I(Rcosθ+Xsinθ
(4)Vs~VR+√3I(Rcosθ+Xsinθ)
(5)V〜VR+√3I(Rsinθ+Xcosθ)
受電端線間電圧をV=6000(V)とするためには,送電端線間電
を,何ボルトにすればよいか.
(1) 6100
(2) 6140
(3) 6200
(4) 6240
(5) 6310

aは4番とわかりましたが、
bが計算すると。
6300vと答えがでました。
しかし、答は4番6240vになっています。なぜでしょうか?

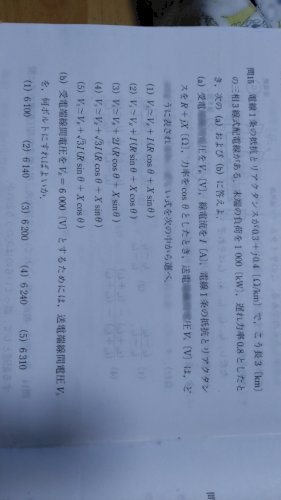

「教えてください。 問題は 電線1条の抵抗」の質問画像

A 回答 (3件)

疑問点があれば、補足します。

    • good
    • 1
この回答へのお礼

ありがとうございます。

お礼日時:2021/09/21 17:32

計算式は


Vs=6000+√3×120×(0.3×3×0.8+0.4×3×0.6)=6299→6300V
です。
    • good
    • 1

答えは(3)の6300Vで、あなたが正解です。

    • good
    • 1
