4台ほど各部屋にTVがあります。

(自分の部屋)
UHFアンテナ→ブースター→4分配器→壁にあるTVターミナル
→室内ブースター→TVへ
(他3部屋)
UHFアンテナ→ブースター→4分配器→壁にあるTVターミナル→TVへ

違いは自分の部屋には室内ブースターがあり、
他の部屋は無いことが違います。
あと自分の部屋の室内ブースターの電源を落とすと4台とも映らなくなります。

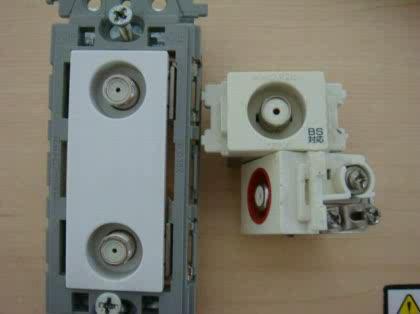

状況は自分の部屋のTVターミナル(ナショナルWTF4473W)を
付けてからTVが映らなくなり(写真左)
今までは写真の右側のTVターミナルが付いていました
(同軸ケーブルをむき出しにしてビスで閉め込むタイプです)

この新しいターミナルを付けると映らなくなります
(元の古いターミナルを元に戻して他の場所に新しいターミナルをつけると映るので故障ではないようです)

言葉で書くと分かりにくいとは思うのですが、
ターミナルであることに間違いないと思いますが、写真左右のTVターミナルで違いがあるのでしょうか?

「TV配線(TVターミナルをつけると映らな」の質問画像

このQ&Aに関連する最新のQ&A

A 回答 (3件)

電源置く場所に電源挿入端子を使う


置く場所から来たケーブルを分配器の電流通過端子に変更することで
ブスターに電源供給出来ます
--------------------------
1階から来たケーブルを分配器のOUT側で電流通過の印の有る場所に変更部bbパイ器のその反対側はブスターのOUTに繋がってます。






http://hiko.s284.xrea.com/setumei/p1.gif

http://jyu-denkou.com/tdeji/tdeji.htm
    • good
    • 0
この回答へのお礼

他の場所に電源をつけたら解決しました有難うございました。

お礼日時:2009/05/29 20:36

図で説明します


時間で削除に成ります。
http://hiko.s284.xrea.com/setumei/ant1.jpg

この回答への補足

図で説明していだだきまして有難うございます、分かりやすいかったです。(浅い知識な者で・・)
再度質問なのですが

室内の電源部を新しいTVターミナルの前に持っていけば解決すると思うのですが、出来なくはないのですが(納戸にコンセントがありその天井裏にブースターがあり(出入りは可能です)


さっき1Fも確認したら1階の部屋のTVターミナルは電流通過のシールが張ってありここに
電源部を取り付ければ新しいターミナルを使えると思うのですが
使えるでしょうか?

補足日時:2009/05/25 20:50
    • good
    • 0

室内ブースタではなくて、アンテナ直下型のブースタの電源部があなたの部屋にあるわけで、マスプロ製以外はアンテナ直下の増幅部に電源が供給できるよう、赤いアンテナコンセントに電源部をつなげるようになってました。

ですから、左のアンテナコンセントは電流通過型ではないのでは?左を付けたいのであれば、どこかのアンテナコンセントから増幅部に電源を送ってやらないと写りませんよ。分配器にも電流通過方向が決まっているので、頑張ってチャレンジしてみては。

この回答への補足

部屋にあるのは電源部のみなんですね、わかりました。
電流通過型形ではないようでした。
回答有難うございました。

補足日時:2009/05/25 20:30
    • good
    • 0
