アルバトロンのPX915PC Pro-Gマザーボードの説明書には

サウンドポートのピン脚紹介で

  MIC2 in L ●○ Ground
MIC2 in R ○○ Front panel sence
LINE2 out R ○○ MIC JD
Front I/O sence ○  NC
LINE2 out L ○○ LINE2 JD

のようになっています。

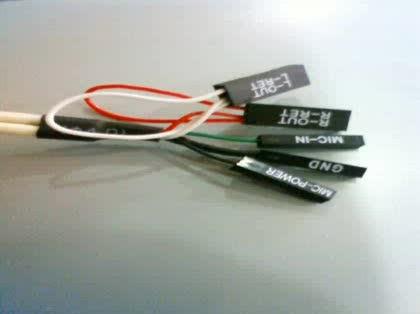

PCケースから出ているフロントサウンド用端子はバラバラで

MIC-IN(1pin)
GND(1pin)
MIC-POWER(1pin)
L-OUT,L-RET(2pin)
R-OUT,R-RET(2pin)

の5本となっています。

どれをどこに差し込めばよいのか

ご指導ください。

「マザーのサウンドピンヘッダについて」の質問画像

このQ&Aに関連する最新のQ&A

A 回答 (3件)

>フロントオーディオパネルは接続せずにおくのがよいですかね?



どうでしょう、動作してもコンデンサマイクは使えない(であろう)、
等の一部機能制限があるでしょうから。
リターンがないので当然リヤ側は無効になります。
動作しても、です。

もし空きベイがあるのなら、フロント用増設HDオーディオパネル
http://www.ainex.jp/products/pf-102.htm
みたいな物を付けるとか。
個人的にはFパネルオーディオは結線していませんので。
    • good
    • 0
この回答へのお礼

>リターンがないので当然リヤ側は無効になります。

そうなんですか、リヤもだめなんですね…

仕事場のエクセル・ワード専用機の予定なので

サウンドはあきらめます…。ありがとうございました

お礼日時:2009/06/21 20:13

MIC2 in L 1[● ●]2 Ground <GND>


MIC2 in R 3[● ●]4 Front panel sence
LINE2 out R 5[● ●]6 (?)MIC JD <GND>
Front I/O sence 7[●  ]8  NC <No Pin>
LINE2 out L 9[● ●]10 LINE2 JD <GND>
マザーボードには↑のようになってるってことでしょうか?
GND(1pin)→Ground
MIC-POWER(1pin)→MIC2 in R
L-OUT,L-RET(2pin)→LINE2 out L ○○ LINE2 JD
R-OUT,R-RET(2pin)→LINE2 out R ○○ MIC JD

(LINE2 out R ○○ MIC JD) ←これって・・・あってますか?
普通だったら上の感じで接続でしょうね。
ちなみに、
その端子のほかに同じライン中にまとまったコネクターは無いのでしょうか?8pinだけど中1pin無いやつ・・。
    • good
    • 0

マザー側はHDオーディオですね?


一応規格(Intel Front Panel I/O Connectivity Design Guide)
があるので参照して下さい。
インテル ハイデフィニション・フロントパネル・オーディオ用
http://support.intel.co.jp/jp/support/motherboar …
で、ケース側はAC97オーディオのようです。
ですからFAQ
http://support.intel.co.jp/jp/support/motherboar …

"JD"はジャック検出(Jack detection)でHDオーディオの規格です。
"RET"はリヤに送るリターンの略です。
正常に動作する保証はありません。(リア側が使えなくなる等)
    • good
    • 0
この回答へのお礼

早速のご回答ありがとうございます。

やはりフロントオーディオパネルは接続せずにおくのがよいですかね?

まあ、リアI/Oパネルがありますからね

お礼日時:2009/06/21 18:27
