Word図でフローチャートを描いています。
そのときに直線と矢印を使います。
両方線の太さは0.75ptです。
しかし、矢印の線だけ直線より太くなります。

線の太さを同じにしたいのですが
いい方法はないでしょうか?

矢印の線の太さを0ptに設定しても
0.75ptの直線より太く見えます。

Wordに直接、直線と矢印を書く場合は
どちらも同じ太さになります。

OSはXPです。
よろしくお願いします。

このQ&Aに関連する最新のQ&A

A 回答 (4件)

No.2および3の回答者です。



> Word2000のWord図では質問内容の現象は起こりません。
他の掲示板の古い関連したスレッドで読んだ記憶がありますが、
Word2002以降の[描画キャンバス]が機能として追加されてから、
質問にあるような動作をするようになったようです。

[ Word 図]において何かしらの不具合があり、それを解消する
目的もあり[描画キャンバス]が追加されたようです。
[矢印]においても、Word2000のバグ的な動作によって、表示の
問題が起きなかったみたいなのですが、それらの不具合を解消
させるために、Word2007以降では[ Word 図]を使わないように
機能そのものがなくなりました。
http://oshiete.goo.ne.jp/qa/3141416.html
http://detail.chiebukuro.yahoo.co.jp/qa/question …

No.3の回答内にも関連してる情報として一部を書きましたが、

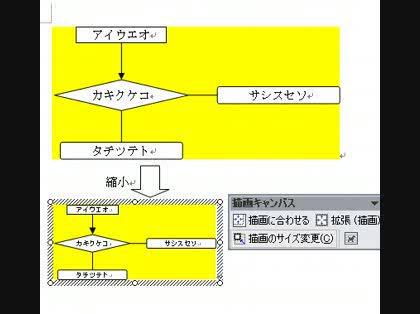

[描画キャンバス]ツールバーにある[描画のサイズ変更]での
操作をすることで、縮小時に文字サイズが小さくなるように
機能として備わっています。
http://office.microsoft.com/ja-jp/word-help/HP00 …
http://www.geocities.jp/ogino2600x/1510.html#15113
このボタンを使ってキャンバスのサイズを変更するときに、
テキストボックス内(テキストの追加を含む)の文字サイズ
そのものが拡大縮小に応じたフォントサイズに変更されて
図と連動するようになるのです。

[描画キャンバス]の機能としては、知られていない機能で
一般の記事にも記載されたものがないのですが、使ってる
人からの回答などで紹介されていることがあります。
前の回答で載せた過去ログにて、No.3の回答内に書いてる
私の回答もその一部です。

このようなことから、描画キャンバスでの作業を推奨する
回答を何度もしているのです。今後補足などをされても、
同じような回答になるので、ご自身で新規文書など検証を
してみることで私の回答を理解してください。

では(^^)/~~~
「office2003Word図の矢印の太」の回答画像4
    • good
    • 0
この回答へのお礼

回答ありがとうございます。

一度描画キャンパスに挑戦したいと思います。

お礼日時:2011/04/28 20:07

No.2の回答者です。



> 描画キャンパスですと
> 全選択して縮小処理をすると
> 文字が見えなくなったりするので使えないのです。

文字が見えなくなるとは、[描画のサイズ変更]を使ったときに
文字サイズは小さくなるのに、行の配置が下がってきて、文字
が見えなくなるということでしょうか?
フローチャートで使っていて、[オートシェイプの書式設定]で
[テキスト]タブにある[上]や[下]の値を[ 0 mm ]にしておき、
[文字列に合わせて描画オブジェクトのサイズを調整する]へと
チェックを付けておくなどで、オートシェイプ内の調整は可能
になりますので、段落書式としてグリッドに合わせない設定を
することで、見えなくなることは無いと思いますよ。
http://oshiete.goo.ne.jp/qa/4505542.html
「office2003Word図の矢印の太」の回答画像3

この回答への補足

本日確認してわかったことです。
Word2000のWord図では質問内容の現象は起こりません。

補足日時:2011/04/28 16:56
    • good
    • 0
この回答へのお礼

回答ありがとうございます。

縮小すると文字が見えなくなるというのは
まず、フローチャート全体を選択し、縮小する。
そうすると図形は小さくなります。
しかし、文字のサイズは小さくならないので
結果的に文字は見えなくなります。

Word図は縮小しても図形と文字両方とも縮小するので
文字が見えなくなることはないです。

Word図以外でも、以下の条件を満たすほうほうがあればよいのですが。
・縮小したら文字も縮小する
・直線と矢印の線の太さが同じ

お礼日時:2011/04/28 16:54

今回の回答は、あくまでも個人的な推測ですので、確証が


ありませんので参考程度に読んでください。

[ Word 図]で編集して[閉じる]作業をすると、Word内に
図としてのオブジェクトで挿入されますよね。
この図になったオブジェクトは、私なりに色々と検証して
推測した結果としては、オートシェイプそのもので表示が
されているのではなく、[拡張メタファイル]として表示や
印刷がされているのではないかと思っています。

[矢印]のオートシェイプをコピーして、それを貼り付ける
とき[形式を選択して貼り付け]で[ 図 拡張メタファイル]
として貼り付けをすると、[ Word 図]で挿入された図と
似たような太さになります。
[ 図 拡張メタファイル]で挿入されたものを右クリックで
[図の編集]を指定すると、変換された矢印は塗りつぶしが
ある形式になり、外枠としての線もある程度の太さが設定
されたものになるので、色の変更が線と塗りつぶしで別々
にできるものになっています。
このことから、矢印は単純な線だけで表示されていないと
思われます。

[直線]ではこのような違いはなく、塗りつぶしができない
線として太さだけを指定するものになっていることから、
[ Word 図]になっても同じ太さのままだと思われます。
(添付画像は、[矢印]を[ 図 拡張メタファイル]にして、
[図の編集]で変更されたものの書式設定ダイアログです)

このような違いがあるので、[ Word 図]を使っての作業
することは、あまり有効ではないと思います。

フローチャートを作るなら[描画キャンバス]を使って作業
することをお勧めします。サイズの拡大・縮小もある程度
可能ですし、テキストの折り返しも可能ですから。
フローチャートで利用することが多い[コネクタ]も結合が
有効になるので、私なら[描画キャンバス]にしますね。
「office2003Word図の矢印の太」の回答画像2
    • good
    • 0
この回答へのお礼

回答ありがとうございます。

フローチャートの規模が大きいので
Word図を使用してページ内に収まるように
縮小処理を行いたいのです。

描画キャンパスですと
全選択して縮小処理をすると
文字が見えなくなったりするので使えないのです。

お礼日時:2011/04/27 17:14

OSがVistaですが、Word 2003でCanonインクジェットプリンター(MP-610)接続環境で、Word画面上とプリンタードライバーのプレビュー画面で、100%表示では良くわからないので400%拡大で表示、確認をしてみました。



矢印線、直線、直線に矢印を追加の線を2本ずつ描き、横並び方向、縦並び方向にして表示した場合を比べてみました。
線の太さは,0.25pt, 0.5pt, 0.75pt, 1pt, 1.25pt, 1.5pt の6種類で、横線だけで確認。
プリンタードライバーの印刷プレビュー状態は、印刷前に確認する機能で実際の印刷とほぼ同じになります。(Word側の印刷プレビュー機能ではありません)

結果を見ると、Word画面上ではどちらの方向に並べても設定と同じ太さで表示されますが、プリンタドライバーの印刷プレビュー画面表示では、横並び一直線上に並べて配置してある線は、同じ太さに設定のものはどれも設定した同じ太さで正常ですが、縦並びに配置したものは、0.25ptと0.5ptの太さの場合にばらつきが出て表示されました。
同じ太さに設定した矢印線どうし、直線にオートシェイプの書式設定で矢印を追加設定したものどうしでも、太さが違ってきます。

Wordの問題なのか、プリンタードライバーの問題なのか判断できませんが、細線の場合に、行方向位置が異なると発生するようです。
他の0.75pt異常の太さの図は問題ないようですが、Wordで行う限り細線の場合は回避不可能のような気がします。
異なるメーカーのプリンタードライバーを使った環境やExcel、PowerPoint、Visioなど、Officeに含まれる他のソフトではどうなるかも確認はしていませんが。。。


この回答への補足

印刷プレビューで太さが異なりますが
印刷しても太さが異なります。

補足日時:2011/04/26 07:02
    • good
    • 0
この回答へのお礼

いろいろ調査ありがとうございます。
プリンタの可能性もありますね。
プリンタについても調べてみたいと思います。
ありがとうございます。

お礼日時:2011/04/26 07:00
