◆Pro/Eのアセンブリで、サブアセンブリ等のデータムを非表示にする方法


Pro/Eのアセンブリで、組みつけられたパートファイルやサブアセンブリのうち、
特定のパートファイルやサブアセンブリのデータムのみを選択的に非表示にする方法
で、かつシュリンクラップとか、ダミー部品を使わない方法について、
ご存知の方がいらっしゃれば、教えていただきたく存じます。

とりあえず、データムはデータム平面に限るとして質問します。


過去に、「データムを表示させない方法」として「レイヤー」を使うことで実現可能とされています。
http://oshiete.goo.ne.jp/qa/3658847.html

リンク先の質疑には、具体的な方法が開示されていませんが、恐らく、データム平面の入ったレイヤーを非表示にする操作をしているのだと思います。

ところが、この方法を用いて、トップアセンブリの特定のレイヤーを非表示にすると、大変なことがおこります。

それは、
(1)トップアセンブリだけでなく、サブアセムのレイヤーに対しても非表示が適用されてしまうという不具合です。

さらに、悪いことには、

(2)トップアセンブリで新たなレイヤーや、レイヤーのグループを作成すると、サブアセンブリにもそのようなレイヤーやレイヤーのグループが作られてしまうという問題が発生します。


前記の問題の解決方法をご存知の方、あるいは、他の方法をご存知の方がいらっしゃれば、ご教示いただきたく存じます。

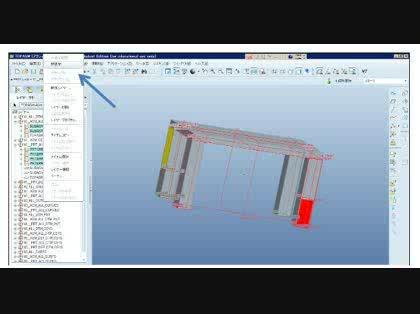

「Pro/Eのアセンブリで、データムが…。」の質問画像

このQ&Aに関連する最新のQ&A

A 回答 (1件)

レイヤーの設定で”サブモデルレイヤーなし”というものがあります。



アセンブリを呼び出して、レイヤー設定するときのデフォルトは
”全サブモデルレイヤー”になっています。
一旦データム平面を全て非表示にし、レイヤーの設定メニューから
”サブモデルレイヤーなし”に切り替えれば、
トップアセンブリのみのレイヤー状態が表示されますので、
ここで再度、データム平面を非表示解除してやれば、
かなり見やすくなると思います。

更に、データム平面を表示させておきたいprt、サブアッセンがあるなら、
”全サブモデルレイヤー”に設定を戻して
表示させたい部品を選択すると、その部品レベルでのレイヤーを設定できます。

うまくニュアンスが伝わるか不安ですが、どうでしょうか。

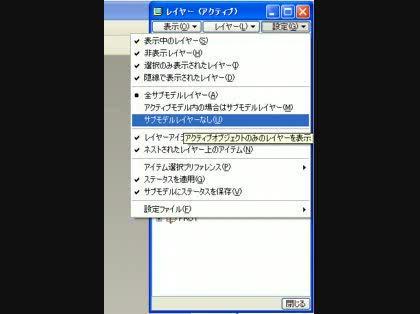

「Pro/Eのアセンブリで、データムが…。」の回答画像1

この回答への補足

サブモデル、サブアセンブリのレイヤーに対して変更を加えずに
トップアセンブリのレイヤー表示制御をする方法(お礼にて説明)について、

より詳しい情報が、PTCの「エンハンスメントの詳細」

http://ja.ptc.com/appserver/wcms/relnotes/index. …

の、部品レイヤーのアセンブリ制御に記載されていたので、報告します。

http://ja.ptc.com/appserver/wcms/relnotes/note.j …


今や、Pro/EはPro/Eではなく、Creo(クリオ?)とかいうわけのわからない
名前になってしまいましたが…。

補足日時:2011/08/05 19:55
    • good
    • 0
この回答へのお礼

回答ありがとうございました。

レイヤーツリーは、どこに何が組みつけられているかわかりにくいというのは
確かで、

>サブモデルレイヤーなし”に切り替えれば、
トップアセンブリのみのレイヤー状態が表示されますので


というのは、確かに面白いと思います。ただ、本当にやりたいのは

[1]常に、二階層以下のprtやasm(つまりtopに直接組みついたprtやasm以外)を非表示にしたい。つまりtopとtopに直接組みついたもののデータムは表示したいし、それ以外は非表示にしたい。
[2]topアセンブリで、手作業で、レイヤーツリーからを、前記の二階層以下のprtやasm非表示にする作業は、頻繁でなければよい。(サブアセンブリ
が新たに組みつけられた場合に、そのサブアセンブリに組みつけられたprtやasmがデフォルトでは非表示にならなくってもかまわない。つまり、一度非表示にしたものは、こちらで意図して非表示を解除する操作をしない限り、ずっと非表示(再起動後も)にしたい。
[3]しかし、一方で、topモデルでのレイヤー操作の結果が、subアセンブリや、prtのレイヤーの表示/非表示に影響するのは、大変困る。(下位のアセンブリを操作するときに、いちいち表示/非表示の設定をいちいちするのは効率が極めて悪い。)

といったことで、「サブモデルにステータスを保存」を解除しておけば
いいのかなと思います。試してみた感じ、よさそうな感じなのですが…。

お礼日時:2011/07/29 18:50
