電子回路について質問

http://www.asahi-net.or.jp/~gt6s-sbic/electro/bl …
このサイトの回路図を電源から順番に詳しく解説してください！

No.3 回答者： wbuta 回答日時： 2013/04/30 01:18

質問の趣旨がわから無いとどう答えて良いのやら…

↑
まず。何が知りたいのか?
1.自分で作ってみたいのか?
2.配線図上で、理論を説明して欲しいのか?
---
1.は、あの設計図だけでは実用に成りません。
脈拍をLEDで点滅してみても←目で見て1分間に何回点滅したか数える位なら(手頸や頸動脈に触れて)←数えるのと何ら変わらないからです。

2.は、質問者様が、どの程度電子機器等の理論に精通して居るのかが分からないと、
　フォトインターラプタとは、フォトリフレクターとは、何かと言う所からレクチャーし無いと話が前へ進ま無いかも知れないし、オペアンプとは、何かと言う説明も必要だと、到底此処での回答は無理です。
-----------
まあ、大雑把な理屈は、(レーザーを出して←それを感じると電気変化(出力)を起こす部品←フォトダイオードのたぐい)←その変化を、オペアンプで増幅して液晶画面で数字表示させる。
組み立てる基盤は(ブレッドボード)←と言う、半田付けしなくても、電子パーツを組み立て出来る基盤です。

電源は、5V←電池では、5vと言うのは、見つからないので、USB機器用の(100Vコンセントへ刺す)電源で間に合うと思います(消費電力は僅かの様なので、大丈夫)
----
レーザー感知には2種類(2つの方法が有る)
1.レーザーを出す←それを受ける
↑
2.レーザー光を、遮ると受光部が変化を感知する

または、自分でレーザーを出し(発し)物にぶつかって反射して来る光を受光部が感知する。
----

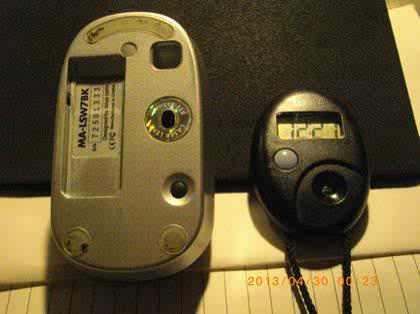

添付画像の右の物は、(TANITA←体重計で有名)の脈拍計です。←右下の窪みからレーザーを発射して、同じ窪みで反射波を受けて、液晶の数字画面で、その時々の脈伯を表示します。
---
左の物は、PC用のレーザーマウスです。(レーザーの照射口と受光部は同じ穴で働いています)←目に見えないレーザーを出し←戻って来たレーザーの反射を受光しています。

No.1 回答者： ORUKA1951 回答日時： 2013/04/28 15:11

いや、ホトインタラプタとオペアンプ(JRC7062)以外は、さすがにご存知でしょう。

オペアンプは、単純な増幅器です。

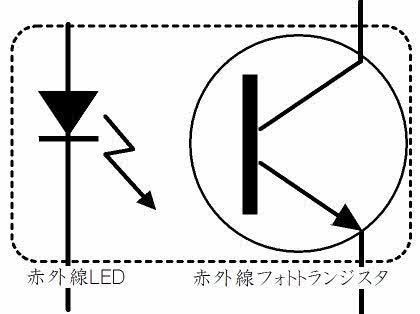

ホトインタラプタは、LED(やレーザーダイオード)とホトトランジスタがひとつになったセンサーです。(ホトカプラと同様な仕組み)
添付図のように考えると良いでしょう。

　抵抗、コンデンサ、ダイオード、トランジスタ(ICであるオペアンプ)は、ご存知でしょうから省きます。
