例えば0Vから10Vまで変化する直流電圧があった場合、10Vの時は0V、0Vの時は10Vに連続して変換させたいのですが、オペアンプは単電源を使います。負電源を作るものではありません。
よろしくお願いします。

「直流電圧反転回路」の質問画像

このQ&Aに関連する最新のQ&A

A 回答 (3件)

ANo.1さんの勘違いでしょうけど、+入力には+5Vです。



OPアンプの反転増幅は、+入力を基準にして、ー入力と出力が反転するように動作します。
入力が0V=-5V(+入力からの相対値)、それが-1倍増幅出力で+5V(相対値)=+10V(絶対値)になります。
逆に入力が10V=+5V(相対値)、-1倍増幅出力でー5V(相対値)=0V(絶対値)となります。

もちろん、これは理論値ですので、単電源であれば Rail to Rail OP Amp を使い、0-10V以上の電圧を供給しなければなりません。
それでない限り、アンプが飽和することで特に0Vに落ちることはできません。

この回答への補足

回答ありがとうございます。
私が添付した回路図では,
INが0Vの時OUTが0V
INが5Vの時OUTが0.5V

オペアンプは添付図のものではなくLM358を使いました。
オペアンプの選定が間違っているのでしょうか?

補足日時:2013/04/29 18:38
    • good
    • 0
この回答へのお礼

オペアンプ変更により、解決しました。
ありがとうございました。

お礼日時:2013/04/29 21:17

ゲイン1倍の反転アンプを作って非反転入力を5Vにバイアスする。

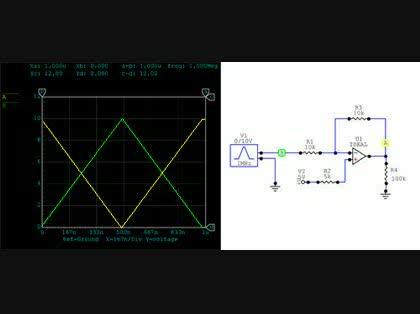

回路とシミュレーション結果を添付します。
「直流電圧反転回路」の回答画像2

この回答への補足

回答ありがとうございます。
私が添付した回路図では,
INが0Vの時OUTが0V
INが5Vの時OUTが0.5V

オペアンプは添付図のものではなくLM358を使いました。
オペアンプの選定が間違っているのでしょうか?

補足日時:2013/04/29 18:41
    • good
    • 0

入力電圧を Vin とし、出力電圧を Vout とすると、入出力の関係は、 Vout = 10 - Vin で良いのですね。



OPアンプを使って差動アンプを組み、+入力に10V(固定)を与え、-入力に Vin を与えれば実現できます。もちろん差動アンプのゲインは1にしておきます。

オペアンプのオペとはoperationつまり演算という意味です。まさに引き算という演算をさせるわけで、典型的なOPアンプの応用例と言えます。

この回答への補足

回答ありがとうございます。
私が添付した回路図では,
INが0Vの時OUTが0V
INが5Vの時OUTが0.5V

オペアンプは添付図のものではなくLM358を使いました。
オペアンプの選定が間違っているのでしょうか?

補足日時:2013/04/29 18:42
    • good
    • 0

このQ&Aに関連する人気のQ&A

お探しのQ&Aが見つからない時は、教えて!gooで質問しましょう!

このQ&Aを見た人が検索しているワード

このQ&Aと関連する良く見られている質問

Q押しボタンスイッチで極性反転する配線方法

直流電流の極性反転は、DPDT スイッチ 6ピンで可能ですが、
押しボタンスイッチを2個使い、極性反転をしたいのですが、どう配線すれば良いでしょうか?
最低限必要なスイッチの種類(1NO、1NCなど)、極数など教えてください。

■同時押し時について
たとえば、Aを先に押し続けているときに、Bを押しても、Bは関知されず、Aの極性の出力がそのまま維持される。
もしくは、同時に押した瞬間に、出力が止まる。

いずれか、簡単な方、コストがかからない方希望です。

Aベストアンサー

1回路3接点の押しボタンスイッチが2ヶ必要です、
SW1(A),SW2(B)両方押さない、もしくは両方押す、-電圧出力なし(両方プラス又は両方マイナスになります)
SW2(B)のみ押すー通常出力、SW1(A)のみ押すー極性反転出力

SW例
http://akizukidenshi.com/catalog/g/gP-04366/

Q単電源から正負電源を作る

センタータップ切りのトランスから正負電源を作るのが常道であると認識した上で、あえて単電源(スイッチング電源)から正負電源を作る方法を質問させてください。

単電源(単電源 ex)+32V スイッチング電源) から正負電源を作ろうと下記のような回路を試作してみました。

+32-|--7812-|-- +12V (仮GNDから見て)
   R   | D
  仮GND-|--|-- 仮GND
   R   | D
GND-|--7912-|-- -12V (仮GNDから見て)

Rは1kΩ、Dは整流ダイオード10E1です。
実測してみますと、二つの抵抗Rで分圧されている
入力電圧は、
仮GNDから見て 正側が11.62V、負側が-19.3V
出力電圧は、
仮GNDから見て 正側が10.35V、負側が-12.13V
となりました。
期待に反して、7812は入力電圧が不十分のためレギュレーションできていませんでした。もっと高い電圧のスイッチング電源を使えば正負電源が成立すると予想はしますが、入力電圧がこのように偏って分圧されてしまう現象が不可思議ですし、また7912側のドロップ分が過大のためこのような回路はよろしくないと認識しています。
また、正電源、負電源に各々1kΩを負荷してみましたが状況に変化はありませんでした。

ここで質問です。
Q1.
入力電圧の抵抗による電圧の分圧がここまで偏ってしまうのはなぜなのでしょうか。7812、7912各々の負荷状況の違いで多少仮GNDがどちらかに寄ってしまうのは予想できるのですがここまで偏るものなのでしょうか。

Q2.
単電源(スイッチング電源)から正負電源(GNDは上図のような仮GNDのような別電位でも構わない)を作る良きアイデア・実現例をご紹介いただければ幸いです。
絶縁型のDCDCや負電源用のスイッチングICの使用は考えていません。

以上宜しくお願いいたします。

センタータップ切りのトランスから正負電源を作るのが常道であると認識した上で、あえて単電源(スイッチング電源)から正負電源を作る方法を質問させてください。

単電源(単電源 ex)+32V スイッチング電源) から正負電源を作ろうと下記のような回路を試作してみました。

+32-|--7812-|-- +12V (仮GNDから見て)
   R   | D
  仮GND-|--|-- 仮GND
   R   | D
GND-|--7912-|-- -12V (仮GNDから見て)

Rは1kΩ、Dは整流ダイオード10E1です。
実測してみますと...続きを読む

Aベストアンサー

>入力電圧を分圧している抵抗1kΩx2では、32Vに対して16mAしか流れておらず
これが解っているということは、オームの法則 電圧=抵抗×電流 はご存知であるのだと判断しますが
踏み込みが、もう一歩足りていないのだと思います。

抵抗1kΩの両端電圧が16Vになるのは、電圧(16V)=抵抗(1kΩ)×電流(16mA) の時です。
これは同時に、電流が1mA変われば
電圧(15V)=抵抗(1kΩ)×電流(16mA-1mA)
電圧(17V)=抵抗(1kΩ)×電流(16mA+1mA)
と変動してしまう事も意味しています。

何となく変動する。のでは無くて、物理法則に沿って変動するべくして変動しているので
その認識が必要です。

>1Aタイプの7812,7912を使用しても今度はオペアンプ側の制限で
オペアンプの出力に7812,7912を使用するのは無駄というより、デメリットが多いですよ。
7812,7912の必要入力電圧の範囲にご注意

>がんばって何が正解か思案してみたいと思います。
実用的になにが正解かと言ったら、32Vではなく最初から+12V,-12Vの電源を用意する事ですが、
趣味なのですから、正解は一つではないですよ。

>入力電圧を分圧している抵抗1kΩx2では、32Vに対して16mAしか流れておらず
これが解っているということは、オームの法則 電圧=抵抗×電流 はご存知であるのだと判断しますが
踏み込みが、もう一歩足りていないのだと思います。

抵抗1kΩの両端電圧が16Vになるのは、電圧(16V)=抵抗(1kΩ)×電流(16mA) の時です。
これは同時に、電流が1mA変われば
電圧(15V)=抵抗(1kΩ)×電流(16mA-1mA)
電圧(17V)=抵抗(1kΩ)×電流(16mA+1mA)
と変動してしまう事も意味しています。

何となく変動する。のでは無くて、物理...続きを読む

Qオペアンプ反転増幅回路で+入力に繋がれた抵抗は何?

独学でアナログ回路の勉強をしている素人です。

オペアンプの反転増幅回路の基本回路だと、+入力はGNDに落としていますよね。
しかしネットで検索すると、抵抗を介してGNDへ落とす回路を見かけました。
この抵抗の役割がわからず、困っています。

実際の回路の画像を添付しました。
添付画像の赤い矢印のところの抵抗のことですが、これはどのような役割をしているのでしょうか。
一段目のオペアンプのように抵抗を介さずGNDに落としてはいけないのでしょうか。

自分が購入したアナログ回路の設計入門書にも(入門だからか)載っていませんし、自分なりに調べましたが、この抵抗の役割だけどうしても分かりません。

どうかご教授お願い出来ませんでしょうか。
宜しくお願いします。

Aベストアンサー

この抵抗は、オペアンプの入力端子に流れるバイアス電流による、出力電圧の理想値からのずれを抑えるものです。tadysさんと同じ主旨ですが、定量的には、理想値からのずれ(DC電圧のずれ)は、添付図の式(A)の Ib がかかった項になります。

添付図は、オペアンプを使った2入力の加算回路です。Vin1 と Vin2 という2つの入力電圧を加算し、正負を反転した電圧が出力電圧(Vout)になるものですが、オペアンプの入力端子に流れるバイアス電流 Ib が無視できない場合、添付図の式(A)のように、Ib のかかっている項が誤差になります。R4 がない場合は、式(A)で R4 = 0 としたものになるので
Vout = -[ (R3/R1)*Vin1 + (R3/R2)*Vin2 + Ib*R3 ]
となって Ib*R3 が誤差になります。ところが、R4 を入れて、添付図の最後の式のようにR4の抵抗値を調整すると、Ibの項が 0 となって、オペアンプの入力端子に流れるバイアス電流による誤差をなくすことができます。

ご質問の回路では、R1 = 20kΩ、R2 = 20kΩ、R3 = 20kΩ なので、バイアス電流による誤差をなくすには、本来は R4 = 1/( 1/20e3 + 1/20e3 + 1/20e3 ) = 6.67e3 Ω= 6.67kΩ にすべきです。

オペアンプの入力端子に流れるバイアス電流による誤差は、バイアス電流 Ib が大きいほど大きくなるので、FET入力のオペアンプやCMOSオペアンプのように、Ib がpA未満と非常に小さい場合には、添付図の式(A)の Ib 自身が非常に小さいので、R4 を入れなくても(R4を短絡しても)誤差は小さくなります。R4 を入れて誤差を小さくしたほうがいいのは、一般的に、Ib が 100nA以上のオペアンプを使った場合になります。

LM358の場合は Ib が最大100nAと、無視できる境界線あたりですが、ご質問の回路は交流だけを加算するもの(出力コンデンサで直流がカットされている)なので、バイアス電流によってVoutに直流的な誤差電圧が少々乗っていても問題ありません(オペアンプにLM358を使うのならR4はなくてもいい)。

なお、添付図では、オペアンプの反転入力端子(-)に流れるバイアス電流も非反転入力端子(+)に流れるバイアス電流も同じ Ib としていますが、現実には、この電流にはわずかな違いがあります(その違いを入力オフセット電流といいます)。しかし、この違いは一般に小さいので無視できることが多いです。

この抵抗は、オペアンプの入力端子に流れるバイアス電流による、出力電圧の理想値からのずれを抑えるものです。tadysさんと同じ主旨ですが、定量的には、理想値からのずれ(DC電圧のずれ)は、添付図の式(A)の Ib がかかった項になります。

添付図は、オペアンプを使った2入力の加算回路です。Vin1 と Vin2 という2つの入力電圧を加算し、正負を反転した電圧が出力電圧(Vout)になるものですが、オペアンプの入力端子に流れるバイアス電流 Ib が無視できない場合、添付図の式(A)のように、Ib のかかってい...続きを読む
