誘導電流？

ルームランプとして使うわけではありませんが、

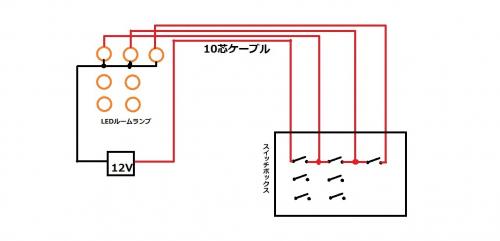

1個目のLED点灯が点いているときに2個目のランプが点灯可に。
1個目、2個目のLEDが点いているときに3個目のランプが点灯可能のように配線したつもりなのですが、

1個目のスイッチをONにすると２個目のLEDがうっすらと点灯してしまいます。
2段目の2個のLEDの部分も同じ状態です。（絵では配線省略してますが）

おかしいと思って全部配線をやり直したのですが、状況は少し良くなったのですが変わりません。
（やり直す前は隣だけでなく下のLEDもうっすらと点灯していました。）

素人の考えで１０芯ケーブルが密なのかなと思ったりしていますが原因がわかりません。
詳しい方教えていただけたら嬉しいです。
よろしくお願いします。

No.1 ベストアンサー 回答者： fujiyama32 回答日時： 2013/07/11 10:26

10芯ケーブルの長さが長く、このケーブルに隣接してAC100Vなどの

交流電源線が並列に配置されいませんか?
このような場合は誘導現象により、微小電流で点灯するライトが
うっすら点灯することも考えられます。

10芯ケーブルの長さに関係している可能性もありますが、DC12Vの
低電圧ですので、単体での配置であれば、ケーブルの絶縁抵抗値
や静電容量の影響は考えにくいと思います。
可能であれば、10芯ケーブルをバラにして相互の距離を離して
確認して下さい。

また、次のような事も考えられます。
ルームライトの構造が示されていませんので、断定できませんが、
電気的にうっすら点灯しているのでは無く、1番先に点灯したライト
の光が横に漏れて隣の2番目のライトがうっすら点灯しているよう
に見えている可能性はありませんか?
個々のライトの周囲を光を遮断する壁(遮蔽板)を設けて確認して
下さい。

この回答への補足

>10芯ケーブルの長さが長く、このケーブルに隣接してAC100Vなどの
>交流電源線が並列に配置されいませんか?

電源はDC12Vのポータブルバッテリーで、屋外で使用するので100Vは近くにはないです。
ちなみにケーブルは、
http://store.shopping.yahoo.co.jp/monotaro/35067 …　です。
このケーブルにD-sub9を半田付けしています。
本体（LED側）と（スイッチボックス側）にもD-SUBを取り付けてケーブルが取り外せるようにしてあります。

>ルームライトの構造が示されていませんので、断定できませんが、
>電気的にうっすら点灯しているのでは無く、1番先に点灯したライト
>の光が横に漏れて隣の2番目のライトがうっすら点灯しているよう
>に見えている可能性はありませんか?

ルームランプは下記のものです。色は緑赤黄。野球に使います。
http://item.rakuten.co.jp/auc-ase-corporation/as …
隣のランプの光が漏れて光っているような感じではなく、LED一粒一粒の真ん中がわずかな点になって光っています。

>10芯ケーブルの長さに関係している可能性もありますが、DC12Vの
>低電圧ですので、単体での配置であれば、ケーブルの絶縁抵抗値
>や静電容量の影響は考えにくいと思います。
>可能であれば、10芯ケーブルをバラにして相互の距離を離して
>確認して下さい。

ケーブルだけ初めに作ってから何もしていないので、一度やってみようと思います。
市販のRS-232c？ケーブルに変えても同じでしょうか？

補足日時：2013/07/11 12:37

No.2 回答者： fujiyama32 回答日時： 2013/07/11 17:03

A.No1.です。

原因がハッキリしませんが、使用しているケーブルの特長を生かして
各SW部の接続を個別にツイスト(より合わせ)配線してみたらいかがで
しょうか?

(1)SW1を青/白の一組の配線
(2)SW2を黄/白の一組の配線
(3)SW3を緑/白の一組の配線
にします。

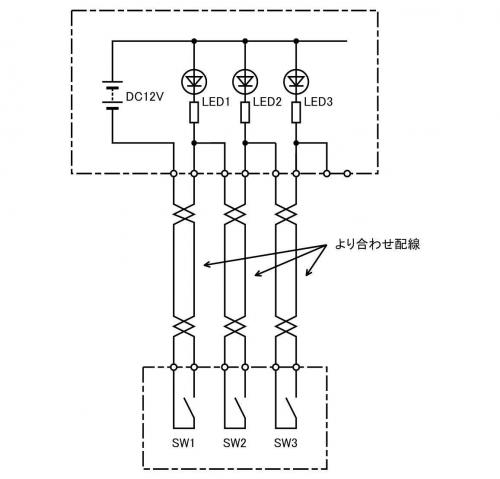

接続図を貼り付けましたので、参考にして下さい。

なお、SWの仕様(メーカー名、品番(形式)等)は、どのようなものを
使用しているのでしょうか?

この回答への補足

スイッチは
http://store.shopping.yahoo.co.jp/monotaro/38907 …
です。

実際は7灯に配線してあるので、10芯中9本使用しています。

図にはないですがスイッチボックスにパイロットランプがあり、そのマイナス配線もありますので。
（パイロットランプが原因かとはじめ思いましたが、取り外しても同じ症状でした・・・）

補足日時：2013/07/11 17:36
