増幅回路の抵抗値の算出の仕方を教えてください

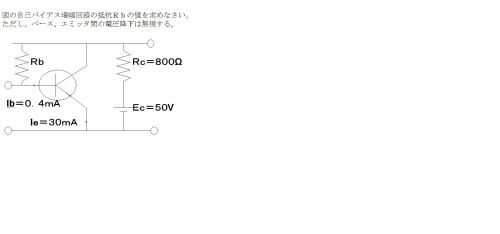

添付の増幅回路の抵抗値算出方法を教えてください。
図が見にくかったとのことでしたので再度投稿します。
公式も含めよろしくお願いします。

No.2 ベストアンサー 回答者： isoworld 回答日時： 2013/07/17 09:00

　考え方は回答Ｎｏ．１のとおりです。

厳密に言えば、800Ωの抵抗に流れる電流Ｉcはエミッタ電流Ｉeとは僅かに（Ｉbだけ）違います。実用上はこれを無視しても構いませんが。
　図の中に書かれている条件ではベースとエミッタ間のバイアス電圧（通常は約0.6～0.7Ｖ）は無視せよと書いてありますから、0.6Ｖは考慮しなくてもよさそうです。

この回答へのお礼

補足ありがとうございます。

お礼日時：2013/07/17 13:04

No.1 回答者： yosifuji20 回答日時： 2013/07/16 19:57

Ie=30mAですからRcの電圧降下は

　800*0.03＝24V
　　したがってコレクタ電圧は
　50-24＝26V
となります。
一般的にb-e間の電圧は0.6Vですから
　　Vc-b=26-0.6
　　　＝25.4
Rbには25.4Vをかければよいので
　　Rb=25.4V/0.0004A
　　　=63500オーム
となります。

答えは63.5ｋオームです。

この回答へのお礼

解りやすい図式で助かりました。
このようなご説明だとやる気が出てきます。
本当にありがとうございます。

まだまだ未知の計算式がありますので今後共々よろしくお願いします。

お礼日時：2013/07/17 13:03
