古い真空管ラジオを修理奮闘中です。「ナショナルBT3003 3μF 300V」と書かれたコンデンサに液漏れが見られ、蚊の鳴くような音しか出ていません。回路図を見ると、Conv用真空管6BE6につながっているようです。前記コンデンサ同等品をネット上で探していますが、なかなか見つかりません。画像も添付致しますので、入手先等御存知の方おられましたら宜しくご教示ください。よろしくお願いいたします。

「コンデンサを探しています」の質問画像

このQ&Aに関連する最新のQ&A

A 回答 (3件)

容量は3μF


耐電圧が300V
なので、容量は3μFで
耐電圧が300V以上なら代用できますよね

形状違いのポリプロピレンフィルムコンデンサなら
容量は3μF
耐電圧が350V acがRSにありましたよ

https://jp.rs-online.com/web/c/?searchTerm=%E3%8 …

でも、もともとコンデンサの許容誤差って±5%~±10%位なので、
3.3μF品でも大丈夫なような気がしますけどね・・・保障できませんが

この回答への補足

ご紹介いただいたRSで、

ポリプロピレンフィルムコンデンサ 3μF 350V ac
RS品番 736-9090
メーカー Vishay
メーカー 型番 MKP1847530354K2
RoHSステータス 適合

を注文してみました。
着荷後すぐ取り替えてみて、結果を御報告いたします。

ひとまず、ありがとうございました。

補足日時:2014/02/18 21:32
    • good
    • 0
この回答へのお礼

コンデンサが着荷し、取り替えてみましたが結果は変わりませんでした。他の部品も取り替えなければならないようですね。
修理は諦めて、オークションに出すことにしました。
http://page.auctions.yahoo.co.jp/jp/auction/1823 …
ありがとうございました。

お礼日時:2014/02/26 12:35

懐かしい写真ですね。

6BE6は5球スーパーの初段で周波数変換
という役目をしています。その昔ラジオ少年だった頃を思い出して
思わず食いついてしまいました。

まず今は3μFと記されたコンデンサはなかなか見つからない
はずです。なぜかというと、現在コンデンサの容量表示は
許容差20%のE6系列か、10%のE12系列の標準数が用いられる
のが一般的だからです。E6だと2.2μFの上は3.3μFでその中間は
ありません。
参考:標準数
http://ja.wikipedia.org/wiki/%E6%A8%99%E6%BA%96% …

問題の電解コンデンサは300V3μFとあることから交流分を
押さえるフィルターでしょう。B+からIFTの一次側を経て
6BE6のプレートに電圧が供給されているはずですが、ここの
部分ではないですか?ここなら多少大きくても問題ありません。

ただおそらく音が満足に出ない原因はこのコンデンサだけでは
ないでしょうね。

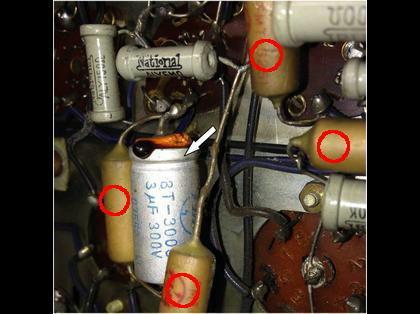

丸印をつけたのは紙コンデンサと呼ばれる物で、今ではもう
使われないオイルチューブラー型が出てくるそれ以前のものです。
これ弱いんですよ。湿気防止のためロウで覆ってありますが、
20年くらいすると完全にダメになります。そのラジオは
半世紀近く昔の物ではありますまいか?

まあ、でもわずかに音声が出ているというのは治る希望が
もてますね。バリコンとかコイルとか、もう手に入らない部品は
生きている確率が大です。頑張ってくださいね。無事完治したら
修理記録のブログをアップしましょう。
「コンデンサを探しています」の回答画像3
    • good
    • 0
この回答へのお礼

御回答ありがとうございます。
昭和34年生まれなので、世代的にはトランジスタなのですが、最近、真空管の暖かさ?と懐かしさにはまっています(^^)古道具屋から真空管ラジオを買って来ては下手の横好きで修理しては治った時の感動を味わっている次第です。RSで注文したコンデンサが届いたら交換してみます。それでも改善されない場合は、御指摘の部品をチェックしてみます。完治まで辿り着く事が出来ましたらご報告致しますね。

お礼日時:2014/02/23 11:47

電解コンデンサですから、適当な代替えで・・・



http://jf3dri.tea-nifty.com/blog/2013/01/305-62c …
こちらではセラコンに交換してますね。

3μFでなきゃいけない回路でなければ10μF辺りは幾つか見つかります。
http://www.sengoku.co.jp/mod/sgk_cart/detail.php …
http://www.sengoku.co.jp/mod/sgk_cart/detail.php …
http://www.suzushoweb.com/category_2.php?c2_id=157

これは3.3μF
http://www.marutsu.co.jp/shohin_51933/
http://eleshop.jp/shop/g/g3CB13Y/
    • good
    • 0
この回答へのお礼

色々調べていただきありがとうございました。
貼っていただいたリンクを皮切に自分でももう少し
調べてみようと思います。

お礼日時:2014/02/18 21:28
