インテリアショップ勤務です。
シナベニヤ25mmで、壁紙の展示什器を製作したのですが(W470XH2500XD550)
最上段は商品が見えにくい為、両サイドの枠に受け金具を付けて、5本程度の
壁紙を正面から見えるようにしたいと思ってます。

80~100mm程度の巻き径の壁紙を受ける、何か良さそうな受け金具が無いか
お知恵をお借りしたいと思います。

壁紙の長さは530mmなので、枠からはみ出る形になります。

※添付画像が削除されました。
gooドクター

A 回答 (4件)

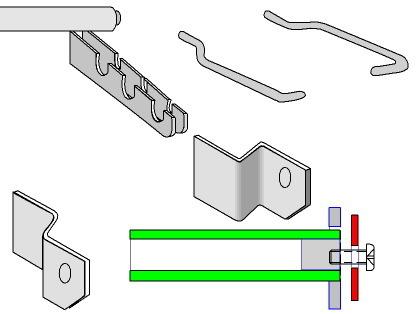

簡単に作れそうなもの説明しておきます。


材料)
・フラットバー 4~5mm 幅 30~50mm
・装飾用パイプ 外径19mm
・パイプ用キャップ

1) フラットバーを 300mm程度に切断
2) 穴加工 取り付けよう3箇所、パイプ用1箇所
  パイプ用は19mmホルソーで貫通させない
3) フラットバーを曲げる。
4) 取り付け--ゴム付きパイプキャップを使うと楽
「ディスプレイ用の受け金物」の回答画像3
    • good
    • 0

両サイドにCDの古いのとかを入れておきましょう。

ステーに巻紙が当たると縁が傷みます。
    • good
    • 0

 いわゆる陳列金物で、パイプペアハンガーがあります(添付図の上の二つのタイプ)があります。


・両サイドにビスがついたパイプを落とし込む
・しっかりしたドラムに巻いてある場合はそれを支える。

ただ、いずれも直径10cmには持ち出しが長すぎるため、作るしかないでしょう。
例えば、添付図の下にあるようなもの。パイプを巻紙に通してそのパイプを引っ掛ける。
 固定方法は色々あるでしょう。インサートナット( https://www.google.com/search?hl=ja&q=%E3%83%91% … )を使って固定するとか。
 ビスで支えるのではなくパイプを支えるようにするのがポイントです。
「ディスプレイ用の受け金物」の回答画像2
    • good
    • 0

>シナベニヤ25mmで、


 随分重いものになったようですね。
情報不足です。
・そのロールにシャフトになる紙筒あるのですか?
・それは紙寸法よりも長いですか?
・紙管(もしくはロール)の内径は?
・重量は、紙は意外と重たい。
・正面がどちらか分かりません。
 写真で見ると、(W470XH2500XD550)のD550が正面のようにも見えます。
 普通は、シャフトハンガーを使いますが??

この回答への補足

(1)心材はありませんが、かなりしっかり巻かれており、しなったりしません。
(2)ロールの外径は製品により異なり、60~70mmです。
(3)重量は2キロ/本程度です。
(4)正面(取り付け希望面)は開口になっている側の最上段です。


内径は15~25MM程度で、シャフトを通してぶら下げられれば良いのですが、
棚の開口W470mmに対し展示したい商品がW530mmなので、u字型の受けを
取り付け、そこに直接商品を載せるしかないかな?と思っています。

補足日時:2014/06/26 15:51
