A 回答 (2件)
- 最新から表示
- 回答順に表示
No.2
- 回答日時:

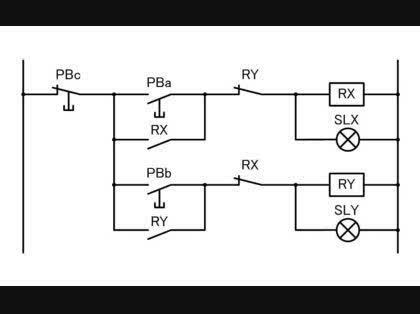

[シーケンス]を書いてみました。
貼り付けた図を参考にしてください。押しボタンAと押しボタンBのB接点で双方のインターロックを追加すると
より良いと思いますが、ランプ回路ですので、実用上は問題ないと思います。
No.1
- 回答日時:
ボタンA、B、Cは、全部A接点でしょうか?
ボタンCだけB接点だと簡単なのでまずそれで説明します。
ボタンA側のリレーをRA、そのA接点をRaとします。
ボタンBも同様にリレーRBのA接点をRbとする。
母線からボタンCをつなぐ。
そこから、ボタンA、Bで並列に分岐する。
ます、ボタンAがあり、自己保持をかけます(ボタンAと並列にRa)。
その並列の下に、Rbを入れる(XとYが同時点灯しないように、インターロックをかける)。
その下に、ランプXとリレーRAを並列に入れて、このラインは終わり。
ボタンAのところから、ボタンBで分岐する。回路の形は同じなので、記号を変えればよい。
※もし、ボタンCもA接点でなければならない場合。
ボタンCの代わりに、リレーのB接点Rcを入れる。
次の回路を一列追加する。
母線からボタンC、直列にリレーRC。
