ストラト 3wayを6pin onononに変更

フェンダーストラトをつかっています。

3wayスイッチを6pinのスイッチonononに変更し、フロント•センター•リアとシンプルにしたいのですが、可能でしょうか。

また、その際各配線はどのようにしたらよろしいでしょうか？
現在はトーンカットしているため、3wayとボリュームしかありません。

いろいろ調べては見ましたが、わかりませんでした。

No.4 回答者： noname#130062 回答日時： 2011/02/09 00:12

６Ｐのトグルスイッチ１個じゃ無理です。

２個使えば可能です。

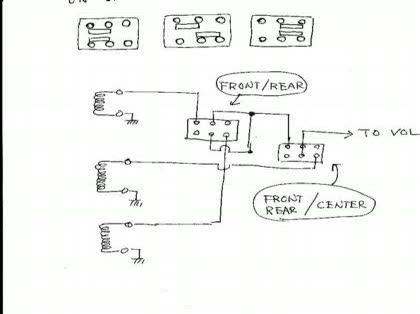

センターの使用頻度はあまり高くないのが普通なので、例ではフロントとリアの切り替えに１個、その出力とセンターの切り替えにもう１個にしてあります。３wayや５wayでは無理なフロント+リア、３つともオンも可能になってますが、フロントとリアが１アクションで切り替えられるのがミソです。

この回答へのお礼

なるほど！
その場合だと、同じ6pinでもononでいいんですよね？

原理はわかります。
配線はいまいちわかりませんが。

勉強になります。

お礼日時：2011/02/09 00:28

No.3 回答者： yamame17gou 回答日時： 2011/02/08 20:44

まとめ

何れにしても市販のセレクターで行います。
３ポジショントグルスイッチ等では補助ミニスイッチ又はトーンプルアップでタッピング、5Wayセレクター使用でも同様です。

使用するセレクタスイッチの特徴を理解し完成させてください。
複雑なスイッチでもテスターで導通チェックし切替位置と端子の関係を表にすれば間違い無く利用方法が解ります。
５ポジションタイプで利用位置が余る場合も無機能または隣と同一等、工夫次第、実情はWebに沢山でて来る様に機能的に使います。

No.2 回答者： yamame17gou 回答日時： 2011/02/08 19:46

個別ページのリンクが出来ずスイッチまたはswitchのページの3Way switch 573005に辿り着いて下さい。

サウンドハウスはこれhttp://www.soundhouse.co.jp/shop/ProductDetail.a …

質問がトグルスイッチの意味なら２PUの切替、フロント側、中立でフロントとリア両方の並列、リア側、これ等の３位置しか出来ません。

３PUの単独接続に使いたい質問に感じますが目的詳細を補足して下さい。

この回答へのお礼

ありがとうございます。

簡単にいいますと、レフティのストラトを右にして使っているため、スイッチ類が邪魔でして。
スイッチの移動にはザグリが必要なので、できるだけザグリを少なくする為に6pinのonononならば最小限で済むかなと思いまして。

お礼日時：2011/02/08 21:01

No.1 回答者： yamame17gou 回答日時： 2011/02/08 16:59

http://www.allpartsjapan.com/product.html
このタイプの例では左端がコモン（共通の意味；切替相手に対して支点の様な）信号的に下流、他の三つが各ピックアップ用端子、メカの動き、金属帯の状態で接触機能、つまりこのスイッチの使い方が解ります。

この回答へのお礼

大変申し訳ございません。
リンク先のどのあたりを見ればよろしいのでしょうか。

お礼日時：2011/02/08 18:56
