長々とすみません。水の供給方法に詳しい方、アドバイスください。
地面からの高さ150cmのところに縦23cm横32cm高さ21cmの容器に17cmまでの高さまで入った水があります。
その水を長さ210cmのホース(径15mm)を使って、地面にあるTOSHIBA製ポンプ(極数4、出力0.4kwの)に水を送ります。(余分な長さ60cm有り)全長250cmのパイプ管を角度を変えながら流れ(途中高さ50cmの昇り有り)、最後にSMC製のオペレートバルブLVA40-03-Aを使いさらに60cmの高さまで水を送る装置があります。
この装置の構造は的確でしょうか?
途中に2ミクロンのフィルターを噛ませてるのですが、そこで水圧エラーが入ってしまいます。
宜しくお願いします。
A 回答 (4件)
- 最新から表示
- 回答順に表示
No.1
- 回答日時:
どこにフィルタが入るのか、エラーは何が出しているのかが分かりませんが

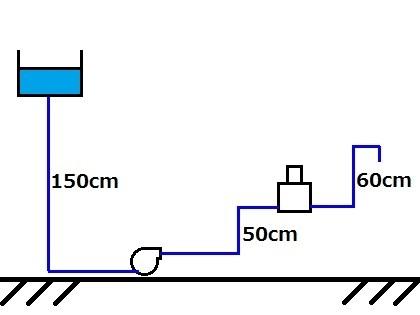

自分はこんなイメージをしました。(添付画像参照)
水槽からポンプまで「ホース」で繋いでいるということですよね。
ポンプの能力が分かりませんので、ひょっとすると、この
ホースが潰れている(または折れている)
ということはありませんか。
潰れるようであれば塩ビ管やテフロンチューブなど硬質で負圧に耐えるものを使ってみてください。
あるいは揚水能力の低いポンプを使ってみましょう。
この回答への補足
迅速な回答ありがとうございます。
図の方、ほぼ当たってます。ポンプからオペレートバルブの間の50cmの高さの前にある直線部は、昇りはありませんが、角度変更が3箇所ほど有りフィルターを噛ませ、最後にの50cm昇ります。
ホースは確認してまして折れなどは、ありません。エラーの方はフィルター部に水が流れてきてませんというエラーです。
No.2
- 回答日時:
パイプだけでの接続でも最後まで水は通りますね。
とすれば途中の機器の不良、ポンプ、バルブが通水可能になっていない。
まさかと思うが上部の容器、密閉ではないでしょうね。
この回答への補足
回答ありがとうございます。
密閉ではありませんが、直径約1cmの穴をサイレンサで塞いであります。
バルブの通水可能にはなってるとは思いますが、エラーになるときとならないときがあるので、苦戦してます。
No.3
- 回答日時:
水の圧力的には供給側が高いので問題は無いようですので、おそらく給水路のどこかに空気が混入してポンプを含めた供給能力が落ちた状態になっていると思います。
ホースやパイプ分にもれ部分が無いか、空気の残存が無いかなど確認が必要と思います。
(水ポンプは空気が少しでも入れば能力を発揮できないですね。 空気抜きの機構はポンプかどこかにありますか。 無ければ作る必要があるかもしれません。)
この回答への補足
回答ありがとうございます。
空気抜きを作るとしたらどのように作れば良いでしょうか?また、ホースが編み網の模様があるのでわかりずらいのですが、何か確認する方法はありますか?
No.4
- 回答日時:
>フィルター部に水が流れてきてませんというエラー。
。。とのことから、フィルターの前の位置(あるいはTOSHIBA製ポンプの前の位置)に 下のURLに示すような空気抜き弁を入れてやるのがいいかもしれません。(順番に水が来ていることを確認)
※空気抜き弁からは空気とともに僅かに水も出るので要注意。)
もし、空気抜き弁が効果がない可能性もあるので、簡易的に手動のバルブ(コック)を取り付けてやり、安定動作が確認できた時点で購入の検討、あるいはコックのままの判断をされたらいいかもしれないですね。(空気は管の中でも高いほうに向かいますのでそれも考慮に入れて確認)
http://www.haikanbuhin.com/top/item/asp/cate.asp …
http://www.monotaro.com/k/promote/%83G%83A%81%5B …
あと、SMC製のオペレートバルブLVA40-03-Aは型名からして、Aの「流量調節付」 「インジケーター付」のようですが、流量調節部分は 最初は 「全開」 に近い状態が良いと思います。
http://content.smcetech.com/pdf/LV.pdf
http://www.smcworld.com/products/ja/chemical/s.d …
カタログを見ますと Air Operated Type とありますが、薬液用とあるので液体にも使えるのですよね?
