フロントパネルＵＳＢ3.0コネクタ（端子）のマザーボード側に差し込むべきコネクタ に関して

写真のような、20ピンのコネクタをマザーボードのＵＳＢ用コネクタに差し込みたいのですが、あいにくこの形状のコネクタがマザーボードには存在しません。

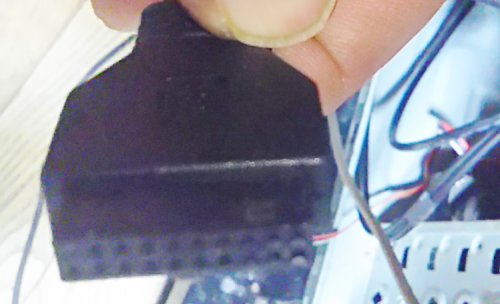

＜写真はフロントパネルからのコネクタです。ＵＳＢ3.0用となってあります。＞

マザーボードにあるのはＵＳＢ2.0で形状が完全に異なります。（なお、ＵＳＢ2.0のほうはすでに別のコネクタを使用してフロンパネルに配線をしてあります。）

そこで、なんらかの方法で、この20ピンのコネクタを活かしてフロントパネルのＵＳＢ端子を使いたいのですが、方法があれば教えてください。ＵＳＢ2.0でも3.0でもかまいません。

拡張スロットは、ＰＣＩeＸ 4が開いています。　
PCIeＸ１はすでにＵＳＢ3.0のボードが刺さっており、もう一つのＸ１はＵＰＵクーラーが干渉しますので使用は無理のようです。いちおう探しましたが、この20ピンに対応したインターフェースボードを見つけることが出来ていません。

よろしくお願いします。

No.1 ベストアンサー 回答者： air_supply 回答日時： 2018/03/04 23:54

そのコネクタは USB3.0 用ですが、USB2.0 になっても良ければ、下記の変換ケーブルで可能です。

http://amazon.co.jp/dp/B077RQD86F　←　￥290　SONONIA USB 3.0 20-ピン/ヘッダーオス→USB 2.0 9ピン メス/アダプタ/コンバータ ケーブル

これは、マザーボードの USB2.0 用ピンヘッダ 9pin に挿すことができます。

"拡張スロットは、PCIe×4が開いています。PCIe×1はすでにUSB3.0のボードが刺さっており、もう一つの×1はCPUクーラーが干渉しますので使用は無理のようです。"
→　PCIe×4 を使う予定が無ければ、PCIe×1 のインターフェースボードを挿すことができます。PCIe×16 でさえも PCIe×1 を挿すことも可能です。PCIe のスロットは、下から上まで互換性があります。普通はスロットの大きさの制限で、小さいものには大きなものが入りませんが、スロットの末尾が切り欠いてあると挿すことができます(笑)。

下記は、フロントから出ている USB3.0 の 20pin コネクタを挿すことができるインターフェースボードです。19pin と書いてありますが、コネクタは 20pin のもので、1pin は不使用になっています。
http://amazon.co.jp/dp/B00B7WIAFC　←　￥2,150　玄人志向 USB3.0増設ボード PCI-Express x1 (Gen.2) 用 外部2ポート+内部19ピン Renesas製チップ搭載 ロープロファイル対応

この回答へのお礼

詳しく回答ありがとうございます。
ＵＳＢ3.0の接続端子は背面にありますので、フロントは2.0でいいので、ケーブルを買おうかとおもいます。助かりました。感謝感謝！！

お礼日時：2018/03/05 07:33
