ステンレスの板を折り曲げたい

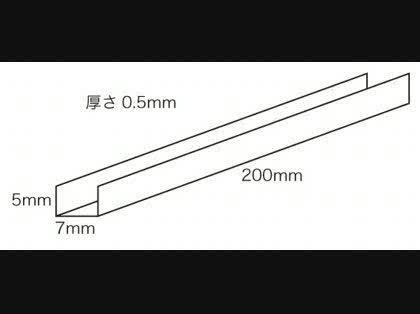

ステンレスの板を添付図のように折り曲げたいのですが、
普通の一般家庭にあるようなDIY工具等で出来ますでしょうか？
（漠然とした言い方ですが、いわゆる専門的なものは使わないでみたいなニュアンスです・・・・）
方法等のアドバイスをお願い致します。

目的は、
スチール物置の扉のレールが腐食し、扉の開閉が困難になったため、
レールの補修です。

同じ0.5mm厚のアルミの板でおなじような形状で作り設置してはいたのですが
やはりアルミでは弱く、使用しているうちに湾曲してしまい、使い物になりませんでした。

No.6 ベストアンサー 回答者： gh123-2009 回答日時： 2009/09/17 16:32

素人のやることで少しくらい出来栄えは多めに見るという条件なら、

（プロの力を借りずに実験的なことでも良いのでという場合）
あくまで、２０ＣＭくらいまでの短いものであるから・・・

まず、板取りはそのままの足し算でＯＫ。　
しかし、切断は鉄より力を要しますので鋏では難しいです。
押し切りを使うか、たがね状のもので厚い鉄板の上で順次切って行く。

曲げる場所を、予め消えないようにマジックなどで性格に幅を引いておく。

その上を包丁みたいなもので、刃を切れ無いようにしておいて、
木の板の上でその上を正確に順に叩いて成形して行く。
（もっとも、プレス型の刃の代わりの物を加工物の上において、その刃の接触していない上部を叩くことになります）
一度に完成形を狙うのではなく、段々と全体長手方向のひずみに気を使いながら徐々に形を作る。（３０分では無理？）
最後に全体の調整を厚み５ー６ＭＭの硬い板か、真直ぐな鉄板で形を修正する。
以上

この回答へのお礼

ありがとうございます。
なんとなく、光が見えたような気がします。
ご指導いただいた内容なら、100円ショップでも道具を
揃えられそうな気がします。

お礼日時：2009/09/17 23:15

No.8 回答者： 007MUKADE 回答日時： 2009/09/18 21:20

ステンレス 0.5mm　ですね？

１枚の平板を 画像の様に 加工するのは・・・
　
簡単には曲げられません。
プレス機が無いと 直角が出ません。
切るのも大変です。.5mmのステンを 直線切り出来る ハサミだけでも
数万円しますよ。
６０００円程度で 売ってる物では せいぜい 直線 ５～１０センチ
です。

プロの 板金屋さんにお願いするか
似通った寸法の材料で代用するか・・・？

No.7 回答者： gh123-2009 回答日時： 2009/09/17 16:38

追伸

字句の訂正　多め→大目
最後に高さが不ぞろいで出なかった場合は、グラインダーなどで削ってください。

No.5 回答者： 2009ken 回答日時： 2009/09/17 08:36

７ｍｍ５ｍｍでは、シャーリング曲げもできないでしょう。

どうしてもならプレーナー入れたらできるかもって感じ。
まあ、7ｍｍより大きくなってもかまわないなら、市販の家具用のアルミチャンネル、破損止めなどが利用できそうですが。
http://www.999shimano.com/shimano_seihin_b1.htm

この回答へのお礼

ありがとうございます。
申し訳ありません。「シャーリング曲げ」も「プレーナー」もネット検索してみましたが
探すことができませんでした・・・。

お礼日時：2009/09/17 23:25

No.4 回答者： katokundes 回答日時： 2009/09/16 18:34

ttp://store.shopping.yahoo.co.jp/e-kanamono/act1aa5a2a.html

ttp://www.shopping-search.jp/g/link/key_%B7%FA%B6%F1%20%B0%FA%A4%AD%B8%CD
ttp://store.shopping.yahoo.co.jp/e-kanamono/act5a5a2a5.html

Ｃタイプ

チャンネル材から探すのがよいのでは、

この回答へのお礼

ご誘導くださったHPを拝見しました。チャンネル材という名前だったんですね。
ホームセンターで同じような部材を買ってきて試したことがあるのですが
レールとローラーの天地方向の隙間が微妙で、厚さが0.5mm以上だとつっかえてしまって
うまくいきませんでした。
現状のレールの腐食部分を取り去り、チャンネル材を溶接すればうまくいきそうだと想像しますが
素人にはそんなことは出来そうもありません。
ステンレスのチャンネル材で丁度いいのがあるといいんですけど・・・
もう少し探してみます。

お礼日時：2009/09/17 23:17

No.3 回答者： kouasa0527 回答日時： 2009/09/16 18:02

板金屋です。

素人にはまず無理なサイズでしょう。

プロのやり方としては、曲板(手動のプレス)で曲げるか、鋼材の門に当てて、拍子木で叩きますが、どちらも、真ん中の7ミリがくせ者で、片方は折れても、もう片方を折る時に曲げた部分がジャマになって上手く行きません。

最悪、5ミリ×7ミリのL字を２つ作って、重ね合わせではどうですか？

この回答へのお礼

ありがとうございます。
かなり難しそうですが、
どうにか自分の力でやりたいと考えております。

お礼日時：2009/09/17 23:29

No.2 回答者： canper 回答日時： 2009/09/16 17:15

アルミで０．５ｍｍなら　ＳＵＳならもっと薄くなりますか？

まあ０．５ｍｍのＳＵＳとしても　７ｍｍ幅の角材（曲げる板厚により
木材か金属）を用意して折り曲げ可能かと思います
７ｍｍの角材を　２００ｍｍ以上用意しはみ出した両端部分をシャコ万力などで固定する。
手で煽ると　上手く２００ｍｍ幅曲がらないとしたら　
２００ｍｍ角の５ｍｍ以上の鉄板などの一辺を　定規のように先端を片刃状にテーパーに削り　台とＳＵＳ板間に差し込み煽る様に曲げるのは　どうでしょうか？

最初５ｍｍの　一辺を曲げ　７ｍｍ幅の角材をはさみ曲げ終えたら
５ｍｍに金切りはさみ等で　切り取る
始めから　５＋７＋５ｍｍに板取してしまうと曲げ難いでしょう
曲げしろを残しておく事

この回答へのお礼

ありがとうございます。
万力や厚い鉄板は現状所有しておりませんので、
どうにか代用品を安く探さないといけませんが、
アドバイスは参考にさせていただきます。

お礼日時：2009/09/17 23:19

No.1 回答者： kokoruru00 回答日時： 2009/09/16 17:11

プレス機でないと、まず無理です。

プレス機でも厄介なサイズです。

この回答へのお礼

ありがとうございます。
やはりプレス機ですよね・・・。
ですが、どうにか自分の手でと考えております。

お礼日時：2009/09/17 23:22
