(5)の問題でなぜ導線とスイッチに加わる電圧はそれぞれ0V何ですか？教えてください

(5)の問題でなぜ導線とスイッチに加わる電圧はそれぞれ0V何ですか？教えてください

質問者からの補足コメント

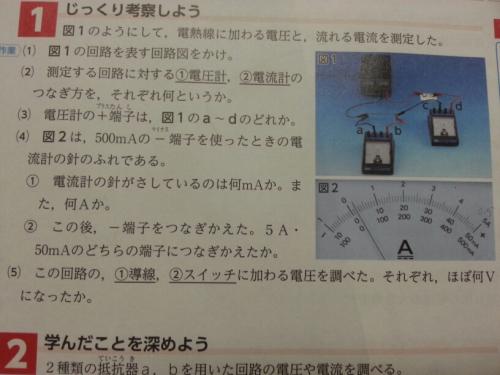

• 図です

    補足日時：2017/02/10 21:46

• 見辛くてすいません


    補足日時：2017/02/10 21:47

No.3 ベストアンサー 回答者： 富士山兄 回答日時： 2017/02/11 11:26

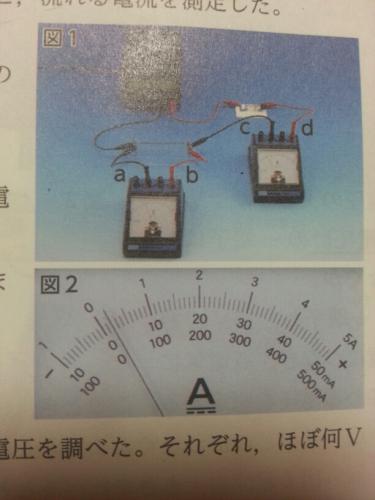

写真を貼り付けてもらいましたが、図１の計器の目盛部分の写真

が不鮮明です。
２つの計器の詳細が判る写真(図２と同様な写真)を撮り貼り付けて
ください。
なお、どちらかの計器は図２とほぼ同じになっていると思います。
問題に写っていない方の計器の「指針の挿す位置」と「計器の単位」
から判定できます。

写真から判定できる内容
１）目盛の単位（計器の種類）と線
２）指針の位置
　　どこの位置を指しているのか。
　　これにより測定値が判ります。

１）、２）を見ますと、質問の回答が得られるはずです。
答えが判れば、写真は撮り貼り付けてなくてもの可(OK)です。

No.2 回答者： Ku-Mei 回答日時： 2017/02/10 21:47

理想化しているからです。

現実の導線やスイッチには、抵抗があります。でもそれは回路に入っている電熱線の抵抗に比べると桁違いに小さい（１０００分の１くらいかな）ものです。そして、無視しても全体の電流などへの影響はないし、計算が楽になるからです。

No.1 回答者： 富士山兄 回答日時： 2017/02/10 21:43

図が不鮮明で理解できません。

テスト問題を質問の枠の中に手入力します。
更に2つ図の部分を写真を綺麗に撮り、別に貼り付けるますと
良い回答をもらえると思います。

この回答へのお礼

わかりました。写真を綺麗に貼ります

お礼日時：2017/02/10 21:45
