RC回路の周波数特性

Question

文献を参照するうえで疑問が生じたので、
質問させていただきます。

RC回路の周波数特性は、
回路の時定数で形が決まるということについての真偽について、不安を感じています。

時定数τが10^(-2)のときはこのような特性、
この値のときはこのような特性と定めることができるのでしょうか。

また、入力電圧の周期が異なると特性が変化することはあるのでしょうか。

私自身、周波数特性については、
その回路特有の特性であり、
どの程度の周波数（周期）を入力すると、どれくらい出力されるか、ほどの知識です。
何を表しているのか、
また、何に依存しているのか、について勉強不足も恥ずかしい限りです。

お手数おかけしますが、
ご教授いただければ光栄に思います。

tknakamuri · Accepted Answer

「RC回路」というのは恐ろしくおおざっぱですが(^^;

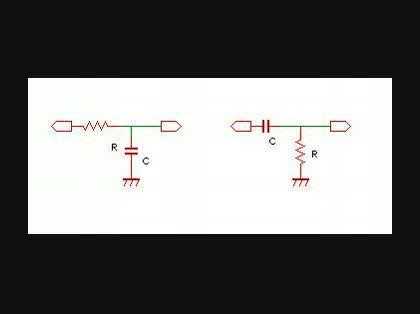

仮に添付のLPF や HPFの入出力の電圧の周波数特性ならば
時定数だけで決まります。

LPF(左回路)の特性 = 1/(1+jωRC)
HPF(右回路)の特性 = jωRC/(1+jωRC)

RC = T(時定数)

tknakamuri · Answer

No.3 です図面がうまく付かなかったので再添付します。

fjnobu · Answer

>RC回路の周波数特性は、
>回路の時定数で形が決まるということについての真偽について、不安を感じています。
形というのは、波形を言っているのでしょうか？
出力波形は、入力波形と時定数で決まります。

>時定数τが10^(-2)のときはこのような特性、
>この値のときはこのような特性と定めることができるのでしょうか。
特性に定まったという事でしょう。

>また、入力電圧の周期が異なると特性が変化することはあるのでしょうか。
回路の特性は入力電圧の周期で変化はしません。
回路の特性はRCの値で決まります。

本をよく読んで、R,Cの値を変えて実験して納得してください。
電気は、数学です。
計算通りに行かないのは、計算に与えた条件が不足しているか、計算精度が不足しているかのどちらかです。

misawajp · Answer

一生懸命　納得のいくまで勉強してください
