クロスバイクのブレーキシューの交換

クロスバイクのブレーキシューなのですが交換時ワッシャーって4つ？くらいあると思うのですが、向きというか位置が違ったらどうなりますか？正しい位置があるみたいなのですが。。
ブレーキの調整は出来ますが、シューはこれまでは自転車屋で交換をしてもらっていたんですね。それでこれからは自分でやりたいなと思ったので聞いてみました。

No.5 ベストアンサー 回答者： kaitaiya 回答日時： 2016/05/15 17:34

検索すると画像がいっぱい出てきますよ（笑）

http://asibinaa.com/?p=1906

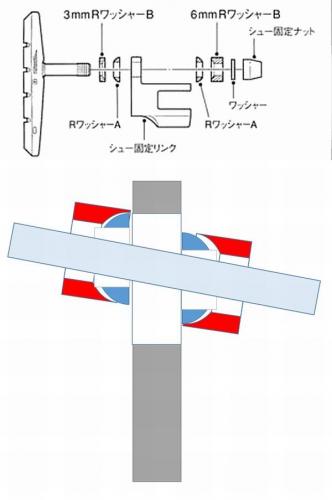

基本は凹凸を組み合わせるということ　ブレーキのアームに対してシューに微妙な角度をつけるために球体関節になっているんです。

この回答へのお礼

詳しくありがとうございます！
すごく分かりやすい絵を貼っていただいてありがとうございます！

お礼日時：2016/05/15 17:40

No.4 回答者： yyak1 回答日時： 2016/05/15 14:01

＞凹凸は滑り止めみたいなものなんですか？

ブレーキシューの角度を調整するためですよ。

この回答へのお礼

そうなんですか、ありがとうございます。
また調整に挑戦してみます。

お礼日時：2016/05/15 15:26

No.3 回答者： yyak1 回答日時： 2016/05/15 13:44

＞1つでも欠けたら機能しなくなるんでしょうか。

平ワッシャ―なら、どうでもいいことないけど、まぁいいかな。
凹凸のは、なかったら駄目ですよ。

この回答へのお礼

そうなんですね、ありがとうございます。
凹凸は滑り止めみたいなものなんですか？

お礼日時：2016/05/15 13:46

No.2 回答者： yyak1 回答日時： 2016/05/15 13:03

＞クロスバイクのブレーキシュー

Vブレーキのシューかな。

＞交換時ワッシャーって4つ？
たぶん5つかな。
凹凸のセットが２つと平ワッシャー（というのかな）かな。
凹凸は、大きさが２種類あると思います。
NO1さんの回答通り、もともと付いていたようにつければいいかな。
大きさの違いは、リムの幅で替えるのです。リムが細ければ多きほうを内側、リムが太ければ小さい方を内側にすればいいかな。

この回答へのお礼

5つもあってそれぞれに意味はあると思うのですが、1つでも欠けたら機能しなくなるんでしょうか。付いてた通りにすればいいんでしょうけど不器用なもので...上手く出来なかったらどうしようという不安があります。
文が変かもしれませんがすみません。

お礼日時：2016/05/15 13:36

No.1 回答者： mapascal 回答日時： 2016/05/15 11:54

外す前、外す時によく覚えておいて、元に戻しましょう。

この回答へのお礼

やはりそうなりますか(^^;
そうですよね。。

お礼日時：2016/05/15 13:30
