LEDの極性

LEDの極性を調べたいときはデジタルテスタのオーム計で調べられますよね。
どちらにつないでも無限大になって調べられないのですが。

No.1 ベストアンサー 回答者： tknakamuri 回答日時： 2017/09/20 20:22

LEDの高いVFに対応してないのでしょう。

LEDテスタなら500円くらいから売ってるので
お勧めします。極性は2色のCAC、ACAをしらべられるものが
多いし、電流値を変えて光具合を確認出来るものが多いです。

砲弾、角形に大抵対応してますが、表面実装用は
見たこと無いですね。自作されている方が多いかも。

この回答へのお礼

回答ありがとうございます。
言われてみると確かにそうですね。

お礼日時：2017/09/20 21:19

No.2 回答者： m-jiro 回答日時： 2017/09/20 20:59

LEDはVF(順方向の降下電圧)が2～3Vあるので通常のテスターでは反応しません。

昔のテスターはオーム計にした時に3V出るものが多かったのでLEDのテストも出来ましたが、現在主流のデジタルテスターは0.5V程度しか出ないのでLEDのテストには使えません。LEDはおろか一般のシリコンダイオードでも反応しないことがあります。

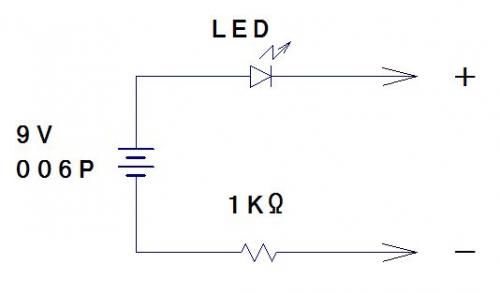

そこで小生添付図のような小道具を使っています。
9Vの電池に1KΩ程度の抵抗とLEDを直列にしたものです。これなら端子に5V程度出ているのでLEDの極性判定も可能です。電流は5mA程度しか流れません。もちろん順方向ではLEDは点灯します。VFが3V程度ある白色や青色のLEDでも反応しますがLEDが2～3個以上直列になっていると無理ですね。
矢印の所にワニグチクリップを取り付けて使っていますが、LEDやダイオードの方向チェックやちょっとした導通検査等には重宝しています。

この回答へのお礼

回答ありがとうございます。
こういうものを作っておけば便利ですね。

お礼日時：2017/09/20 21:25
