リポバッテリーついて

セルチェッカーでリポバッテリーのチェックを行うと、セル単位の電圧が順番に表示されますが、１セルとは、プラス側のリード線が出ている方の事を言うのでしょうか？

私は、３セルのリポを使用しているのですが、どちら側が１なのか、３なのかが解りません！どなたか教えてください？

No.2 ベストアンサー 回答者： shinotel 回答日時： 2011/01/21 15:37

#1の追加情報です。

> セルは直列なわけですよね。
Li-Poは、1セルが3.7Vあります。
3セルで11.1Vになるわけですから、出力は直列の電圧ですね。
電気に関しては、「電流」とか「電圧」などで検索すれば、親切な回答があります。

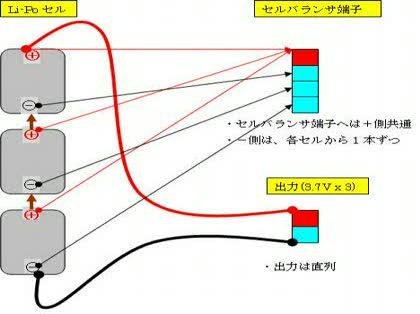

なお、Li-Poの結線は図を参照して下さい。

http://www.geocities.jp/hiroyuki0620785/k1dennki …

参考URL：http://www.e-t.ed.jp/edotori4406/index.htm

この回答へのお礼

パワーの必要なＥＰヘリのバッテリーは、放電能力がとても高く圧巻です！危険な代物なので、気をつけたいと思います！回答ありがとうございました。

お礼日時：2011/02/26 20:50

No.1 回答者： shinotel 回答日時： 2011/01/20 09:58

バッテリーから出ているセルバランサー用端子にある赤・黒のリード線ですね。

（必ずしも赤黒でもないようですが）
結線図を見ると、赤が＋(プラス)、複数本ある黒が－(マイナス)ですが、＋の線は各セルからのものですから１セル目とは言えないようですね。赤は各セルに共通の＋端子と思われます。

ところで、「どちら側が１なのか、３なのか」が分かったら、電圧差のあるバッテリーに対して何かを行おうとされているのでしょうか。リポバッテリーは、タダでさえ取扱いに注意を要するものですから、セルチェッカーによってバッテリーの健康度を測ったり、継続使用の可否を判断したりする分については構いませんが、分解や加工などは絶対におやめ下さい。
最近、知り合いの方も「家を燃やすところだった」などという事故報告を聞いたばかりです。
つまり、「どちら側が１なのか、３なのか”などは、どうでもいいことだし、チェッカーはあくまでも単なるチェッカーとしての用途なのだと、私は思っていますが。。。


見当外れの意見かもしれませんが、参考にして下さい。

この回答へのお礼

回答してくださり、ありがとうございます。自分が使っているものの仕組みがわからないと、気持ちが悪い体質でして…気になりだすといても立ってもいられなくなります。セルは直列なわけですよね。セルとセルの間にリード線がハンダされていますが、電気はプラスからマイナスに流れるのでしょうかね？基本的なことも解らないのですが、電気って不思議！

お礼日時：2011/01/21 13:59
