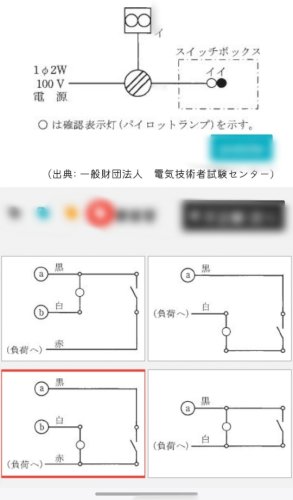

第二種電気技術者の試験問題で、パイロットランプの配線図を選ぶ問題なのですが、この問題の図が同時点滅なので、左下の配線図を選ぶという回答になっています。しかし、どうやってこれが同時点滅だと分かるのでしょうか？

誰か教えて頂けると助かります。

No.1 ベストアンサー 回答者： mukaiyamo 回答日時： 2024/10/17 12:59

＞どうやってこれが同時点滅だと分かる…

って、それが問題の前提条件じゃないの？

パイロットランプには、
1. 常時点灯・・・通電していることの表示
2. 負荷と同時点灯・・・負荷が動作していることの表示
3. 負荷が切りのとき点灯・・・負荷が停止していることの表示
の三種類があります。

問題はこのうち 2. 番だってことでしょう。
1. 番は左上、3. 番が右下。
右上は、パイロットランプの種類と負荷の大きさによって点灯したり、しなかったり。

この回答へのお礼

回答ありがとうございます。

お礼日時：2025/01/07 11:29

No.2 回答者： fxq11011 回答日時： 2024/10/17 14:12

図では問題の具体的内容把握不可能なんです。

なぜか？。
あなた自身が何が問題なのかの理解ができていない故。
下の４つの図と上のカラーの図との関係が全く不明。
下の四つの図のには電源の位置が示されていません。
パイロットランプである以上、負荷とランプは電源に対して通常は並列接続なんです。
