No.3ベストアンサー
- 回答日時:

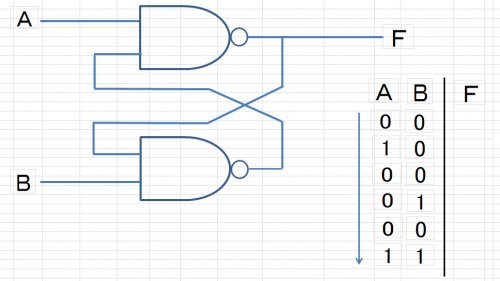

NAND型のRSーF/Fですね。
質問の範囲外ですが下のゲートの出力 G も書いておきます。
A B F G
0 0 1 1
1 0 0 1
0 0 1 1
0 1 1 0
0 0 1 1
1 1 直前の状態を保持
A入力が 0 ならB入力にかかわらずFは 1 です。
B入力が 0 ならA入力にかかわらずGは 1 です。
A、B入力を共に 0 にするとFもGも 1 です。
A、B入力を共に 1 にすると直前の状態を保持(記憶)します。
「直前の状態」とは A、B=0、1 または A、B=1、0 のどちらかに因ったF、Gの値が記憶されます。
もしAとBを接続して A、B=0、0 から AとBを同時に 1、1 にするとF、Gは一方が0、他方が1になりますが、どちらが0になるかはわかりません。現実の使い方ではAとBは同時に変化することはなく一瞬でも遅い方の状態に従って記憶されます。
