重ね合わせの理

締切済

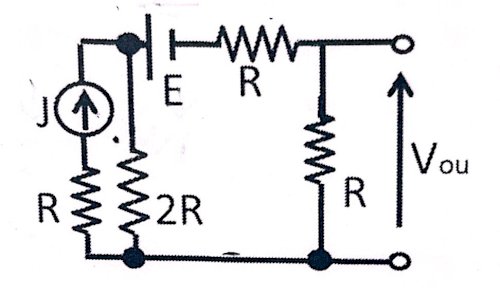

画像の回路において，重ね合わせの理を用いて電圧を求めたいのですが，わかりません．
解答はどのようになるのでしょうか．
教えてください．

「重ね合わせの理」の質問画像

質問者からの補足コメント

  • 電圧源のみと電流源のみの回路図はかけたのですが，それぞれの回路図の端子電圧の求め方がわからないです

    No.1の回答に寄せられた補足コメントです。 補足日時：2025/02/20 20:44
    通報する
通報する

この質問への回答は締め切られました。

質問の本文を隠す

A 回答 (3件)

No.3

  • 回答者： yhr2
  • 回答日時：

No.2 です。



＞重ね合わせの結果，端子間の出力電圧は-(E/4+RJ/2)となりました．

電流源による Vou1 は「プラス」
電圧源による Vou2 は「マイナス」
になりますよね。
    • good
    • 0
    • 件
通報する

No.2

  • 回答者： yhr2
  • 回答日時：

電圧源は内部抵抗ゼロ、電流源は内部抵抗無限大になります。



その2つの回路で各々計算し、それを「重ね合わせ」ればよいだけ。
    • good
    • 0
    • 件
通報する
この回答へのお礼

重ね合わせの結果，端子間の出力電圧は-(E/4+RJ/2)となりました．

通報する
お礼日時：2025/02/21 00:47

No.1

  • 回答者： Tacosan
  • 回答日時：

「わかりません」とはどういうことなのか. 具体的にたのむ.

この回答への補足あり
    • good
    • 0
    • 件
通報する
この回答へのお礼

電圧源のみと電流源のみの回路図はかけたのですが，それぞれの回路図の端子電圧の求め方がわからないです

通報する
お礼日時：2025/02/20 21:53
