昇圧チョッパー　Lのピーク電流

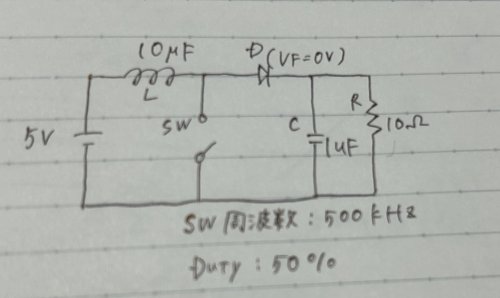

画像の昇圧チョッパーで、チョークのピーク電流の
求め方を教えてください。答えは2.25Aです。
SW、Dは理想部品です。
Vo＝10.0Vまでは求めることができました。

質問者からの補足コメント

• T＝4usというのはどこからきているのでしょうか...（ ; ; ）

    補足日時：2025/02/22 22:09

• IL(平均)＝2Aはどこからでしょうか。
  Po＝10V×1A＝10W で、効率100%より
  Pi＝10W
  Iin＝10W/5V＝2Aでしょうか？

    補足日時：2025/02/23 07:19

No.11 ベストアンサー 回答者： mpcsp079goo 回答日時： 2025/02/23 07:35

IL(平均)＝2Aはどこからでしょうか。

Po＝10V×1A＝10W で、効率100%より
Pi＝10W
Iin＝10W/5V＝2Aでしょうか？
ーー＞
その通りです！

Vi＝５V
Vo＝１０V

Io＝１A

電力から、
５＊IL（平均）＝１０＊１
IL＝２A

No.10 回答者： mpcsp079goo 回答日時： 2025/02/23 07:05

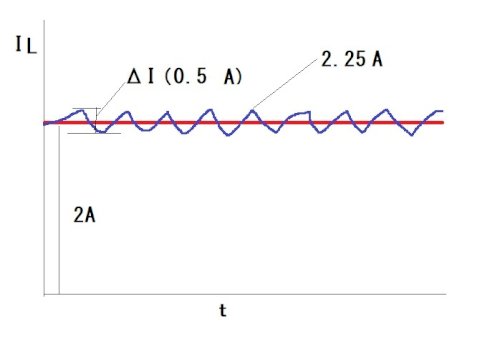

図を書きました

No.9 回答者： mpcsp079goo 回答日時： 2025/02/23 06:29

訂正！

?t=1828
ここから見てください！
https://youtu.be/dmzNZyL6Vpg?t=1828

平均Vo＝Vin／（１－α）＝１０V
そこで負荷電流Ioの平均電流は１A


Ｔ＝１／（２＊５００ｋ）＝１μｓ
ΔＩ＝５Ｔ／Ｌ＝０．５Ａ

Ｌに５Ｖかけると電流は時間に比例して上がっていきます


Vi＊IL＝Vo＊Io
５＊IL＝１０＊１
IL（平均）＝２A
それに変動ΔI０．５Aが乗ると、
つまり、ILは、
２±０．２５Aということになり、

ILの最大値＝２．２５A

No.8 回答者： mpcsp079goo 回答日時： 2025/02/23 06:17

訂正

?t=1827
ここから見てください
https://youtu.be/dmzNZyL6Vpg?t=1827

平均Vo＝Vin／（１－α）＝１０V
そこで負荷電流Ioの平均電流は１A

Lの電流は、
Ｔ＝１／（２＊５００ｋ）＝１μｓ
ΔＩL＝５Ｔ／Ｌ
＝０．５Ａ

Ｌに５Ｖかけると電流は時間に比例して上がっていきます


Vi＊IL＝Vo＊Io
５＊IL＝１０＊１
IL（平均）＝２A
それに変動ΔI０．５Aが乗ると、
つまり、ILのは、
２±０．２５Aということになり、

ILの最大値＝２．２５A

No.7 回答者： mpcsp079goo 回答日時： 2025/02/23 06:13

ここから見てください

?t=1827

平均Vo＝Vin／（１－α）＝１０V
そこで負荷電流Ioの平均電流は１A


Ｔ＝１／（２＊５００ｋ）＝１μｓ
ΔＩ＝５Ｔ／Ｌ
＝０．５Ａ

Ｌに５Ｖかけると電流は時間に比例して上がっていきます


Vi＊IL＝Vo＊Io
５＊IL＝１０＊１
IL（平均）＝２A
それに変動ΔI０．５Aが乗ると、
つまり、ILのは、
２±０．２５Aということになり、

ILの最大値＝２．２５A

No.6 回答者： mpcsp079goo 回答日時： 2025/02/23 05:39

Vi＊IL＝Vo＊Io

５＊IL＝１０＊１
IL（平均）＝２A
平均
これ±０．２５で最大値＝２．２５A

No.5 回答者： mpcsp079goo 回答日時： 2025/02/23 03:50

１．２５Aかもしれない・・・

Lの短絡電流は０．５A
平均電流は１A

１±０．２５
から
１．２５Aでは？

No.4 回答者： mpcsp079goo 回答日時： 2025/02/23 02:56

?t=1827
ここから見てください
https://youtu.be/dmzNZyL6Vpg?t=1827

平均Vo＝Vin／（１－α）＝１０V
そこでLの平均電流は１A

１＋０．５＝１．５A
では？

No.3 回答者： xs200 回答日時： 2025/02/22 23:47

効率は100%なので

Imax-Imin=ΔI=0.5 Aはいいですね?
I(L)=Iin+ΔI/2
=2+0.25

Lは10 uFではなく10 uH

No.2 回答者： mpcsp079goo 回答日時： 2025/02/22 22:41

Ｔ＝１／（２＊５００ｋ）＝１μｓ

の間違いでした
ＩＭＡＸ＝５Ｔ／Ｌ
＝０．５Ａ

？？？

見直してみてください
基本方針には間違いはないと思われます。

Ｌに５Ｖかけると電流は時間に比例して上がっていきます
