シーリングライトの回路に付いてお教え下さい。
先の質問に続き恐縮です。
回路を追い掛けて見ました。

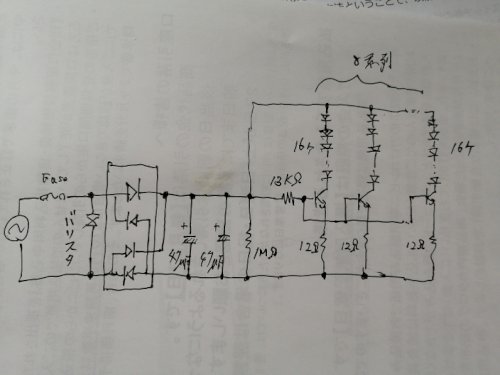

添付写真の回路と思われます。
回路図エディタでなく手書きで見難くて済みません。
当然両波整流のダイオードが壊れる設計になつていると思います。
一応バリスタらしき物は付いていますが、AC ラインにダイオードが直付けですから当然サージで逝かれます。
部品を極力少なくした設計みたいで、何処か間違っていたらご指摘を。
ダイオードの半分が導通無しになっていて、半波整流になつてしまつているので、輝度が半分になっているのかなと思いますが、、
分解に苦労しました。
ダイオードを購入にゆこうと思います。

半可通 · Accepted Answer

#1です。たびたび失礼。

貴殿と同じような方を発見。（既に見つけておられるでしょうか？）
この人、LED灯の研究をしているようです。
https://incomprehensiveness.blogspot.com/2013/12/blog-post_15.html
冒頭にある「こちら や こちら の製品のメーカーです。」から別のページに飛ぶとビームテックの製造社に関する記事があります。

吉田取締役の記事も。（netにはほかにもいくつかあります）
https://netkeizai.com/articles/detail/2410

半可通 · Answer

#1です。
こんばんは。苦労しますね。
たぶん社長一人の会社と思います。製造はどこかの下請けに丸投げでしょう。設計者どころが電気を知っている者もいないと思います。補修部品も持っていないでしょう。
G.Streetで社屋が見られます。３階建ての貸しビルのようですね。玄関にある社名のプレートも見られますよ。他にもう２社同居しているようです。
確か補修部品は製造終了から7年間は持っていなくてはならなかったのではなかったかな（うろ覚え）。消費生活センターあたりへ相談したら公的な対応が可能かも。

>　4Ωだと輝度半分
ピーク電流が異常に多いと思います。常識では信じられない。ダイオードは1A程度のものではダメかも。

>　沢山ある定電流トランジスタが消耗の原因でしようか。
電力のムダ使い。熱になるだけですから。ちゃんとしたメーカーならスイッチングを制御して熱にならないようにしているので高効率です。

ともかく安いだけのシロモノと思います。
毎日使うものですから少々高くても信頼度のあるメーカーを買いましょう。小生は何十年もＰ社のものを使っていますがノートラブルです。

半可通 · Answer

#1です。

ちょっとおもしろいことに気付きました。
1個のLEDが断線するとその系統は点灯しなくなりますが、他の7系統もほとんど点かないぐらいに暗くなるはずです。これはエミッタの12Ωに生じる電圧が小さくなったため13KΩからの電流のほぼ全部が故障した系統のTrに流れ込むことで他の7系統のベース電流が減るためです。

メーカーの仕様書では消費電力は55Wです。パナや日立の12畳用シーリングでは35～40Wだから15Wほど余計に食っている。8時間点灯すると3円ぐらい違うかな？
電源のフィルターコンデンサの容量が小さいですね。電圧が低目になるようにしてLEDに大電流が流れないようにしているのでしょうが、ちらつきが激しいのではないでしょうか？　LEDはたぶん2素子内臓で、1系統96Vと推定しました。Trのベース電流は1mA程度と思えるのでTrは半導通と思います。これもLED電流を制限するためにそのようにしているのでしょう。いずれにしてもずい分キワドイ動作ですね。部品のバラツキや温度でどこまで変動するのでしょう？

isoworld · Answer

回答No.1にも書かれているように、これだけでもよく実物回路を追いかけたものです。

おそらく見落としがあって、これも回答No.1に書かれているように、13kΩの抵抗が各Ｔｒのベースにつながったところに、もうひとつくらいは部品が付いていて、もう一端がグランドに接続されているはずです。

でないと、Ｔｒのベース電圧がおかしな値になり、適切な動作をしなくなります。
その部品を仮に160Ωの抵抗だとすると、次のように動作します。

電源側にある４つのダイオードはブリッジになっていて、AC100Vを全波整流しています。これを２つの47μＦの平滑コンデンサ（電解コンデンサ、160V~250Vくらい）に入れると、おおよそ140Vの直流電圧が得られます。

それを13kΩと160Ω（仮の話です）の抵抗で分圧すると、140×160÷（13k＋160）≒1.7Vという電圧が各Tｒのベースにかかることになります。

そうすると、Ｔｒのベース・エミッタ間にある約0.6Ｖの電圧を差し引くと、エミッタには約1.1Ｖの電圧があることになります。

各Ｔｒのエミッタは12Ωの抵抗でグランドにつながっていますから、12Ωの抵抗には1.1÷12＝0.091Ａの電流が流れ、それがそのまま各Ｔｒのコレクタに流れ込んでいる電流となります。

すなわち、16個のLEDには91mAの電流が流れることになります。このLEDには幾らの電流を流すのが適切かは分かりませんので（規格が不明）、ここでは91mAとの想定にしてあります。

もっと安物のLEDでは20mAくらいなので、その場合の12Ωの抵抗（すなわち各Ｔｒのエミッタ）の電圧は0.24Vがよいことになります。
そのときは160Ωではなくて82Ωくらいの抵抗で分圧しないといけなくなります。

いずれにしても、Tｒを含めた８系列と書かれた部分は、定電流回路になっており、LEDに所定の電流が流れるようにしたものです。
まあ、安定性はあまりよくありませんが、思い切り簡素化したLED駆動回路ですね。

点検すべきポイントは、
平滑コンデンサの電圧：140Vとか150V（DC）
各Ｔｒのベース電圧：１V前後
各Ｔｒのエミッタ電圧：0.数V~2V（LEDの規格による）
となります。

半可通 · Answer

執念ですね。ひどい回路。ど素人の設計かな？　TrのベースからGNDへの抵抗はないの？　ベース電圧が決まらないからTrは定電流動作はしていないと思える。ならばC-E間はショートしてもよいのでは？
電源のブリッジダイオードが断線ですか？　電源ONの最初の1サイクルで大電流が流れて断線するでしょうね。ダイオードの前に20Ω程度の抵抗を入れるべきだと思いますが・・・。
